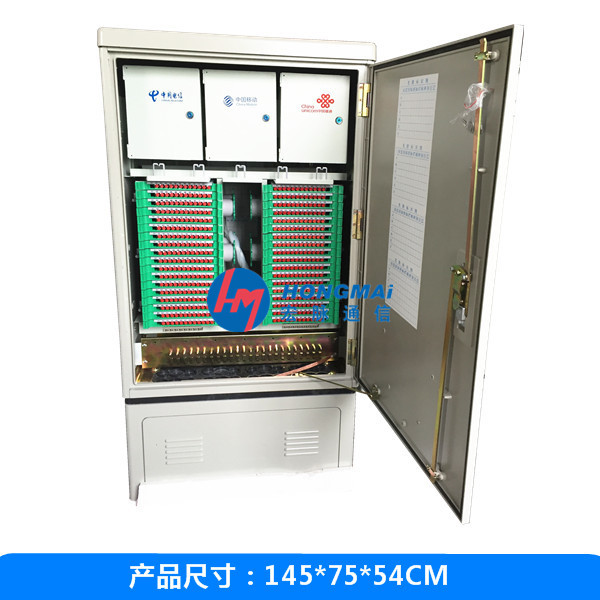

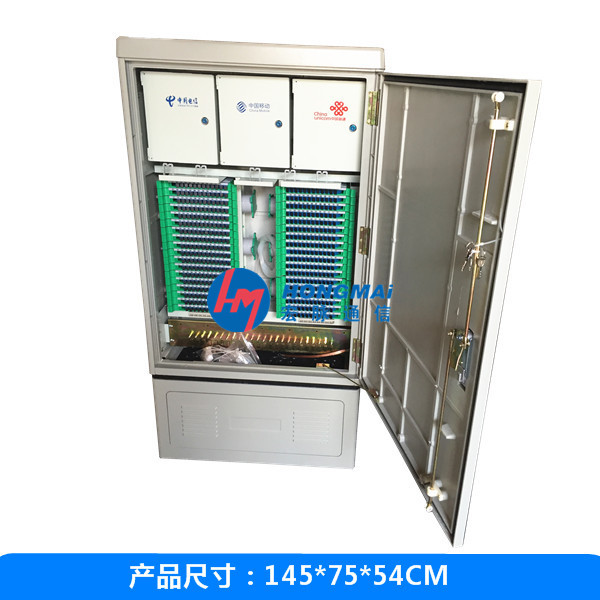

SMC576芯三网合一光缆交接箱落地式光交箱共建共享宏脉科技
宏脉光缆交接箱使用说明书
-
概述
-
本产品是用于光纤接入网中主干光缆与配线光缆节点的连接设备，可以实现光纤的熔接.存储以及分配调度等功能。产品技术标准符合YD/T988-2007。
-
-
特点
-
箱体采用高强度SMC不饱和聚脂防腐蚀特种合成材料制作，具有高隔热性,能抵御剧变气候和恶劣的工作环境.
-
箱体采用定位门锁，生久品牌锁，安全可靠。
-
可以实现光缆的互联，交叉连接和光纤的盘储。
-
有可靠的光缆固定和接地保护装置。
-
使用熔接配线一体化模块，适合FC,SC光纤适配器卡装；并可放入分路器进行光分配。
-
光纤的分配和调度均为全正面化操作。
-
技术指标
1）使用条件
环境温度：－20℃～＋60℃
贮运温度：－25℃～＋55℃
相对湿度：≤95％（＋40℃时）
大气压力：70Kpa~106Kpa
2）光电性能
连接器插入损耗（包括插入、互换、重复）≤0.2dB
回波损耗：FC/PC≥45dB FC/UPC≥50 dB FC/APC≥60 dB
插拔耐久寿命大于1000次。
4. 箱体特点
-
机箱密封防护等级：GB4208/IP65
-
静负荷能力：箱壳≥980N 侧表面≥500N 门铰链≥200N
-
绝缘电阻：高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）
-
耐电压强度：高压防护地与机架间通以直流电3000V历时1分钟不击穿且无飞弧现象发生。
二、规格
1.产品外形尺寸：1030*550*310,1450*750*320,1450*750*540
2.容量：72芯96芯144芯288芯360芯432芯576芯720芯864芯1152芯
三、安装
2）预埋地脚螺钉，保证地脚螺钉的中心距离为438mm*180mm，螺钉高出水平面50mm（也可采用膨胀螺栓固定）。
3）宏脉将箱体放在水泥基座上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座保持垂直水平。在已有水泥基座的情况下，用4个M10×60膨胀螺钉固定即可。
四、使用与操作
1）箱体的开启
通过专门的钥匙开启，关闭箱门。
2）光纤配线原理
采用光缆与光缆交叉连接方式。即进局光缆与配线尾纤，出局光缆与另一配线尾纤分别进行熔接与成端。两者之间用跳线尾纤进行交叉连接。
3）光缆进出和固定
宏脉光缆从箱体底部进入箱体。光缆进入箱体后用开剥刀去光缆保护层，开剥长度根据实际情况决定，将光缆在开剥处用喉箍固定在箱内的光缆
固定板上；将光缆加强芯固定在固定板上的缆芯固定轴上。
4）光纤的熔接
宏脉 卸下熔配模块上的盖板，熔接前光纤保护套管穿入纤芯，然后将光缆纤芯端头与尾纤纤芯端头按光缆熔接工艺熔接，再盘入熔配一体模块的熔接盘。熔接好的尾纤，引入到熔配一体模块的配线盘内，并插入到相应的适配器。
5）双头尾纤（跳线）的连接
将熔接好的熔配模块装入箱内，将双头尾纤(跳线)两端分别插入相应的适配器上，余纤盘在线环上，完成光纤的链接。
6）PLC分路器的盘纤与连接
将微型PLC分路器用495胶水固定在熔配一体化托盘内部，然后将其分支引入绕线盘进行盘纤。接着将该PLC分路器的输入输出端拧上对应型号的适配器卡接在熔配一体化托盘的槽口上即可。
三网合一光缆交接箱|三网合一交接箱|三网合一光交箱【中国移动通信|中国电信|中国联通（容量：144芯、288芯、432芯、576芯、864芯、720芯驻地光网络室外光缆配纤箱|驻地光网络室外光配线/
分路器箱]
光缆交接箱（144芯、288芯、576芯、1152芯光交箱）光缆交接箱厂家，光缆交接箱批发，光缆交接箱生产基地！
宏脉专业致力于模压SMC（不饱和聚脂玻纤增强材料）光缆交接箱、配线箱及其它通讯设备的生产、研究和开发。
SMC制造生产、研发的专业人才数十人、拥有各种专业生产机械和检测仪器数十台，年销售额达1亿，具备年产各类smc光缆交接箱80000台/套的生产能力。
我公司开发、研究和生产的GX系列模压SMC144芯、288芯、576芯光缆交接箱...
型号：96芯/144芯/288芯/576芯/720芯/960芯/1152芯/1440芯）专为（中国电信,中国联通,CATV广电,中国铁通,中国移动通信打造）
FTTX综合布线耗材，FTTH光纤入户产品，宏脉通讯为适应三网融合、FTTx的推广，
宏脉推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！
ODN（光分配网络）是PON中的重要组成部分，在FTTH中采用分路器分光，并在靠近用户的地点引出大量的
用户光纤，这些都与传统的ODF配线产品有些不同，并且用户接入网的数量大、结构复杂、成本要低、升级维
护困难，使得配线产品在FTTH中起着越来越重要的作用，好的配线解决方案才能保证接入网长期、稳定、可靠地运行。
三网合一光缆交接箱
室外挂壁式/落地式/户外/通信光缆交接箱：SMC复合材料光缆交接箱，不锈钢光缆交接箱，无跳接光缆交接箱，
实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。
规格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。
产品特性：
•
光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续和配线有直接连接和交叉连接的功能。
光缆交接箱厂家,光缆交接箱批发,光缆交接箱生产基地！（FTTH一级分光箱）无跳接光缆交接箱（FTTH无跳接交接箱）无跳接光缆交接箱|免跳纤光缆交接箱|免跳接光缆交接箱|一级分光点交接箱|二级分光点光缆交接箱（材质：SMC玻璃钢,用于室外：
落地式/壁挂式/抱杆式/空架式,型号：96芯/144芯/288芯/576芯1152芯）专为（中国电信,中国联通,CATV广电,中国铁通,中国移动通信打造）
室外挂壁式/落地式/户外/通信光缆交接箱：SMC复合材料光缆交接箱,不锈钢光缆交接箱,无跳接光缆交接箱,
实现光纤的直通,盘储,和光纤的熔接,调度功能。可室外落地,架空安装两种方式。
规格：72芯,96芯,72芯,144芯,288芯,576芯,720芯,1152芯等不同容量
产品特性
光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备,能够实现光纤的接续和配线有直接连接和交叉连接的功能。
?
采用熔配一体化抽à-式模块,使交接箱容量大,密度高。
?
箱体采用高强度SMC聚脂箱体,具有光缆交接箱是室外光缆接入网中主干光缆与配线光缆节点处实现室外光纤配线的设备,可以良好抗腐蚀,耐老化性能,能抵受剧烈的气候变化以及适应恶劣的工作环境。
?
箱体具有良好的密封性能,防护等级达到GB/T4208 IP65级。
?
具有很好的安装性能及防破坏功能。
? 箱体具有安全可靠的光缆固定与接地保护装置。
?
光缆交接箱体箱材料为SM,容量0～576芯。
技术特性:
?
高压防护接地与机箱绝缘电阻：≥20000MΩ/500V（DC）
?
箱高压防护接地与机箱间耐压≥15000V（DC）/1min,不击穿,无飞弧。
?
箱体静负荷能力：壳盖≥980N,侧表面≥980N,门铰链≥200N
?
机箱的密封防护等级：达到GB4208标准中IP65级
工作环境:
?
环境温度：-45℃～ 80℃
? 相对湿度：40℃时小于95%
?
大气压力：70～106Kpa
二、特点
※适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。
※模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
※
分路器模块端口倾斜15°设计，走线路由顺畅。
※系列化插片可积木化组合，扩容方便，投资节省。
※皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
※工厂化皮线尾纤，实现高质量低成本快速部署。
配线光缆熔接
a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；
b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；
c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；
d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；
e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在
“停泊区”
；
f.进行光缆加强芯接地，将接地线从光缆入口引出接地；
g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上
FTTH共建共享室光缆交接箱|三合一光缆交接箱（中国电信|中国联通|广电网络|移动通信专用,配线容量：96芯,144芯,216芯,288芯,360芯,432芯,576芯,648芯,720芯,864芯,1152芯光缆交接箱）FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备,可以实现大容量光纤的熔接,终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。中华人民共和国通信行业标准
通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1
范围
本标准规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主,配线光缆进行固定,开剥,保护,终接及冗纤的盘绕,通过光纤跳线,能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产品具备模块化设计,最优化的光缆管理系统,实现主干光缆与配线光缆交叉连接或互连,以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求,提供多种光分路器增值单元解决方案
|
宁波宏脉通信自创建以来，坚持深化改革，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有先进的研发、生产及检测设备，全面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。
合作伙伴：中国电信、中国移动、中国联通、中国广电等……
CT-GXF09T室外光交箱、CT-GXF11D无跳纤光缆交接箱、三网共建光缆交接箱、免跳纤光缆交接箱、无跳接交接箱、三网合一光缆交接箱、三网融合光交箱、四网合一光缆交接箱、无跳接光缆交接箱、免跳接光交箱、SMC光缆交接箱、不锈钢光缆交接箱
【GXF05型光缆交接箱】
一、工作环境：
1.环境温度：-40℃～+60℃
2.相对湿度：40℃时小于95%
3.大气压力：70～106Kpa
二、产品特点
1.采用熔配一体化抽拉式模块，使交接箱容量大，密度高。
2.箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境
3.箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。
4.具有很好的安装性能及防破坏功能。
5.箱体具有安全可靠的光缆固定与接地保护装置。
6.高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)
7.箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧
8.箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
9.机箱的密封防护等级：达到GB4208标准中IP65级
10.阻燃性能：达到GB4609/FV-0级
11.密封性能：达到GB4208/IP53要求
12.负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N
13.最小拉脱力：φ0.4-1.2mm导线分别为24-120N
三、用途
1.光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。
三网合一光缆交接箱介绍
一、概述
光缆交接箱用于实现光纤接入网中主干光缆与配线光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。
二、主要特点
1.箱体采用高强度的国际材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能。
2.箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结
3.箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好。
4.采用12芯熔接配线一体化模块。
5.适合FC、SC、LC、ST光纤适配器的安装。
6.有可靠的光缆固定和接地保护装置。
7.适合于单芯和带状光缆的成端。
8.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。
9.箱体防护等级达到GB/T4208-1993标准中IP65等级要求。
10.美观大方，线条清晰，防腐防水性能好，使用寿命长。
11.光缆交接箱规格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。
三.功能要求：
1． 光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
宁波宏脉通信科技有限公司
宏脉通信是一家专业从事研发、制造宽带网络接入设备、光缆交接箱、总配线设备、数字配线设备、光配线设备、智能型交、直流通信配电设备、光纤走线槽道等系列产品的专业化通信产品制造公司。
宏脉通信自创建以来，坚持深化改革，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有先进的研发、生产及检测设备，全面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。
在我国各个通信网络建设中，公司拥有广阔的市场和强大的销售网络。随着公司的发展，我们将更好地把握和开拓市场，加快新产品开发，完善技术和售后服务。我们将更全面更快速的为广大用户提供一流的通信设备和一流的服务，以更新更好的产品为民族通信产业的发展做出贡献。
历经几年的发展，从低端通信产品制造业发展成为高科技产业。以拥有国内外先进水平的钣金自动化加工数控设备、全自动喷涂流水线、光通信器件等生产设备，并配套齐全高精度检测仪器，为产品提供了可靠的质量保证。
宏脉精神：
始终坚持“品质、价格、服务”的企业方针，力争百分百的用户满意和“团结、务实、开拓、创新”的企业精神，以先进技术和科学管理来提高工作效率。
宏脉宗旨：
客户满意第一、企业荣誉第一、产品质量第一。
宏脉目标：
创百年宏脉，在行业内处于地位，在客户关系管理方面处于地位。
宏脉发展原则：
追求技术创新、流程完善、通路合作、欲求必达的工作目标，努力创造一流的企业形象、一流的工作环境、一流的企业管理、一流的客户服务，与国内外用户真诚合作
【宏脉通信产品】OMDF光纤总配线架、三网合一光总配线架、ODF光纤配线柜（架）、三网合一配线柜（架）、三网合一光缆交接箱、四网融合光缆交接箱、免跳纤光交箱、不锈钢光交箱、三网合一分纤箱、四网合一楼道箱、光缆分光箱、光纤分纤箱、光分路器箱、光纤配线箱、光纤楼道箱、ONU综合配线箱、ODF单元箱、综合配线柜、户外机柜、监控箱、DDF数字配线架、音频配线架、光缆终端盒、光缆接头盒、网络机柜、光纤快速连接器、光纤冷接子、束状尾纤、光纤桌面盒、光纤信息面板、熔接盘、一体化托盘、皮线光缆开剥器等光纤网络产品……
【宏脉通信产品售后服务承诺书】
为创造名牌，提高企业知名度，树立企业形象，我公司本着“一切追求高质量，用户满意为宗旨”的精神，以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则向您郑重承诺：
产品质量承诺：
产品的制造和检测均有质量记录和检测资料。
对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
产品价格承诺：
为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。
在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。
交货期承诺：
产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。
售后服务承诺：
服务宗旨：快速、果断、准确、周到、彻底
服务目标：服务质量赢得用户满意
|
12芯光缆光缆分纤盒：220*180*62mm（电信、移动、联通、广电）
12芯光缆分光分纤盒：265*230*85mm（电信、移动、联通、广电）
12芯光缆分光分纤盒：275*215*70mm（电信、移动、联通、广电）
12芯光缆分光分纤箱：340*265*115mm（电信、移动、联通、广电）
16芯光缆分光分纤盒：300*270*100mm（电信、移动、联通、广电）
1分16插片式分纤箱：315*275*96mm（电信、移动、联通、广电）
1分16插片式分纤箱：340*265*115mm（电信、移动、联通、广电）
1分16插片式分纤箱：379*293*120mm（电信、移动、联通、广电）
24芯光缆分光分纤箱：315*275*96mm（电信、移动、联通、广电）
24芯光缆分光分纤箱：379*290*115mm（电信、移动、联通、广电）
1分32插片式分纤箱：420*320*125mm（电信、移动、联通、广电）
36芯光缆分光分纤箱：420*320*125mm（电信、移动、联通、广电）
48芯光缆分光分纤箱：420*320*125mm（电信、移动、联通、广电）
（SMC光纤配线箱/光分路器箱）】
12芯室外光纤配线箱：310*245*85mm（电信、移动、联通、广电）
24芯室外光纤配线箱：380*290*100mm（电信、移动、联通、广电）
24芯室外光纤配线箱：420*350*100mm（电信、移动、联通、广电）
48芯室外光纤配线箱：380*290*100mm（电信、移动、联通、广电）
48芯室外光纤配线箱：488*388*140mm（电信、移动、联通、广电）
8芯室外光纤配线箱：310*245*85mm（电信、移动、联通、广电）
16E室外光纤配线箱：420*350*100mm（电信、移动、联通、广电）
32E室外光纤配线箱：420*350*160mm（电信、移动、联通、广电）
（冷轧板-光纤分配箱-分线箱-楼道箱）】
12芯光纤分配箱：300*270*70mm（电信、移动、联通、广电）
12芯光纤分配箱：350*300*100mm（电信、移动、联通、广电）
24芯光纤分配箱：350*300*100mm（电信、移动、联通、广电）
36芯光纤分配箱：400*400*120mm（电信、移动、联通、广电）
48芯光纤分配箱：400*400*120mm（电信、移动、联通、广电）
72芯光纤分配箱：550*420*120mm（电信、移动、联通、广电）
96芯光纤分配箱：550*450*195mm（电信、移动、联通、广电）
96芯光纤分配箱：600*600*120mm（电信、移动、联通、广电）
144芯光纤分配箱：550*450*195mm（电信、移动、联通、广电）
144芯光纤分配箱：600*600*120mm（电信、移动、联通、广电）
（光分路器箱/分光分纤箱）】
1分8光分路器箱：300*300*100mm（电信、移动、联通、广电）
1分16光分路器箱：350*340*100mm（电信、移动、联通、广电）
1分32光分路器箱：450*350*100mm（电信、移动、联通、广电）
挂壁式96芯光交箱（750*550*310mm（电信、移动、联通、广电）
落地式96芯光交箱：1050*550*310mm（电信、移动、联通、广电）
挂壁式144芯光交箱：750*550*310mm（电信、移动、联通、广电）
落地式144芯光交箱：1050*550*310mm（电信、移动、联通、广电）
落地式288芯光交箱：1450*750*320mm（电信、移动、联通、广电）
落地式360芯光交箱：1450*755*305mm（电信、移动、联通、广电）
落地式576芯光交箱：1450*750*540mm（电信、移动、联通、广电）
落地式720芯光交箱：1450*750*600mm（电信、移动、联通、广电）
立式1152芯光交箱：1450*1510*600mm（电信、移动、联通、广电）
落地式1440芯光交箱：（电信、移动、联通、广电）
（SMC/不锈钢光缆交接箱）】
三网合一箱：600*600*150mm（电信、移动、联通、广电）
三网合一箱：750*580*150mm（电信、移动、联通、广电）
三网合一箱：750*610*165mm（电信、移动、联通、广电）
三网合一箱：800*600*150mm（电信、移动、联通、广电）
|
