一?产品概述

KYN61-40.5?型户内交流金属铠装移开式开关设备系列（以下简称开关设备）。适用于户内三相50Hz，额定电压35KV、25KV、12KV的电力系统。主要应用于发电厂、变电站、工矿企事业单位及高层建筑中，作为接受和分配电能、及大型高压电动机启动之用。对电路起到控制、保护、检测等功能，还可用于控制频繁操作的场所。

本开关设备能满足GB3906《3. 6 kV -40. 5?kV?交流金属封闭开关设备和控制设备》、IEC 60694: 2002?《高压开关设备和控制设备标准的共用技术要求》、DL404－S1《户内交流开关柜定货技术条件》、IEC298等标准要求，并且具有防止误操作断路器；防止带负荷拉手车；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

二?使用环境条件

2.1?海拔高度：不超过2000米。

2.2?环境温度：上限为40℃；下限为-10℃。

2.3?相对湿度：日平均值不大于95%，月平均不大于90%。

2.4?地震烈度：不超过8度。

2.5?没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。

注：超出上述环境条件时，用户应与制造厂协商。

三主要特点

3.1?柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成。

3.2?所有操作均在柜门关闭状态下进行。

3.3?开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。

3.4?具备完善有效的“五防”功能，防止误操作。

3.5?可配用ZN85-40.5（3AV3）、ZN83A（VS1）、VD4 ZN21、3AH、VB2、VEP型真空断路器，VC7真空接触器、C3系列固定式负荷开关及隔离开关等。加配通讯接口，可与值班人员手机联网，实行摇控、摇测功能。

3.6?可配用电压互感器手车、避雷器手车、计量手车、隔离手车、熔断器手车、所用变压器落地手车，相同规格的手车具有互换性。

3.7?柜体可靠墙安装（预留检修通道）、柜前维护，减少占地面积。

3.8?电缆室空间充裕、可连接多根电缆。

3.9断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。

四开关柜主要技术参数

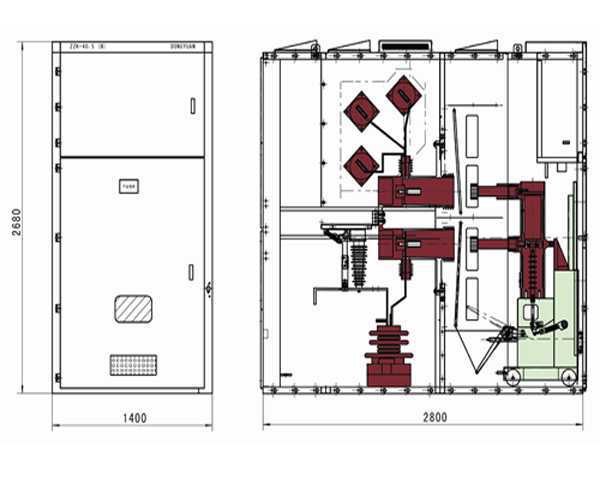

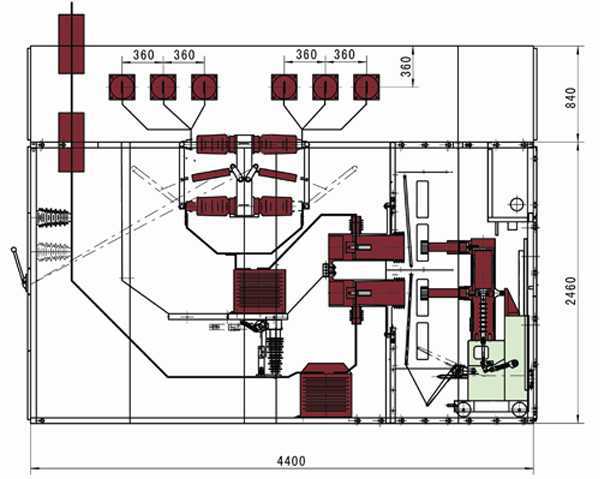

KYN61-40.5

注：①中置式，②落地式
