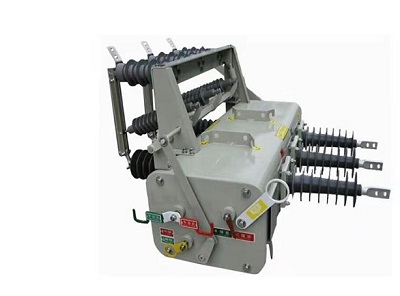

TRD-LBS/ASS 线路分段/用户分界负荷开关

一、产品概要：

    TRD-LBS/ASS 线路分段/用户分界负荷开关是为了克服VT电压时间方式、IT电流时间方式的缺点而设计的，采用电压、电流、时间、计数信息方式的配网自动化负荷开关。不仅TRD-LBS/ASS 线路分段/用户分界负荷开关是具有VT电压时间方式、IT电流时间方式的保护功能,还克服了IT, VT方式不能同时满足放射性线路、环网线路、中性点接地系统和中性点不接地系统运行的局限性；不仅减少了负荷开关的动作次数，而且还可迅速解除故障恢复供电。同时采用分段器模式，适用于10kV架空配电线路和用户分支线路，具有过电流、过电压、欠电压、断线缺相、高阻抗接地故障保护功能。对闭锁电流（900A）以内的过负荷故障或接地故障直接分闸并解除故障；对闭锁电流（900A）以上的短路故障电流由后备保护装置切除故障后分段器动作并分离故障区段；对缺相故障，由欠压保护功能保护三相用户的缺相保护及谐震等引起的过电压保护。能迅速分离故障区段，使故障隔离在用户分界区段内，防止因用户故障波及整条配电线路，引起大面积停电事故发生。

    配置有FTU、RS-232/RS-485通讯接口和通讯模块，与主站通讯构成为“中心控制型”的配网自动化系统。在不需要通信和主站前提下，由开关之间VITC自动配合完成全线路保护的馈线自动化。

二、使用环境：

1. 环境温度 : -40 ~ 80℃

2. 湿度条件 : 0 ~ 100% (相对温度)

3. 使用海拔 : 5000m 以下

4. 最大日温差:≤25℃

5. 风压不超过:700pa(相当于风速34m/s)

6. 耐地震能力:按8度设防,地面水平加速度0.25g,垂直加速度0.125g.承受三周正 铉波/水平和垂直加速度同时作用,并考虑引出线端部套管连接导线及震荡的影响。

7. 安装场所:没有火灾、危险，无化学腐蚀及经常性剧烈震动。

8. 污秽等级：III类、IV类

9. 覆冰厚度：10mm

10. 积雪强度：35mm

11. 日照强度：0.1W/cm2

12. 历年平均雷暴日:40天
