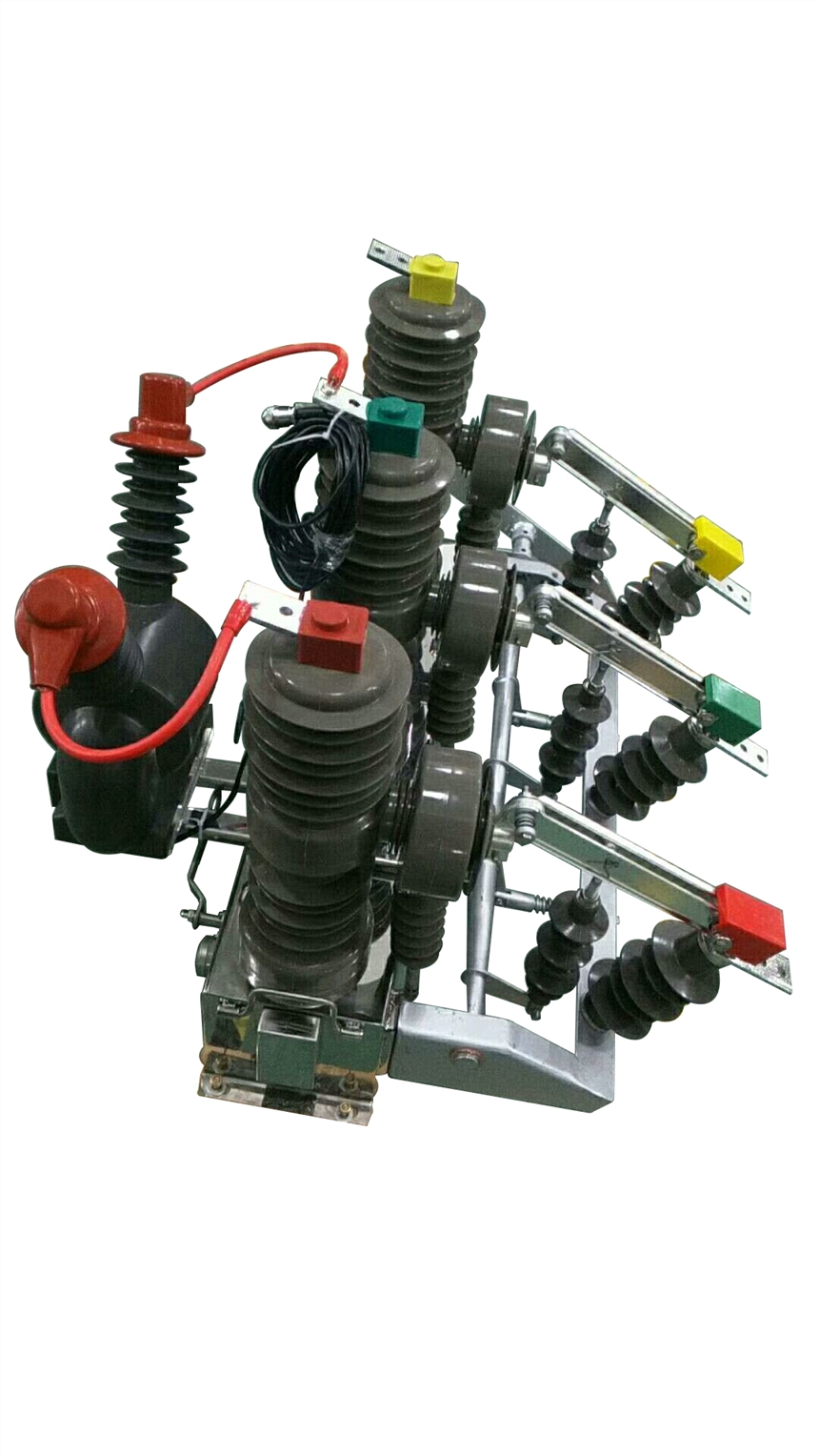

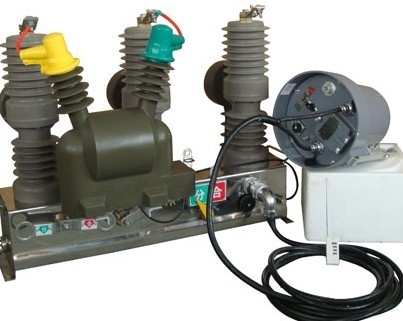

一二次融合柱上成套断路器

一、一二次融合柱上成套断路器适用范围

    一二次融合柱上成套断路器在 12KV 馈电架空线路上的应用可避免无故障线路的连带性事故停电，缩小故障停电范围、缩短用户停电时间、保护主网的安全运行。并且备故障检测功能，保护控制功能和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点使用与 12KV 配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。

    由于 一二次融合柱上成套断路器应用了多项专利技术，使它具有很多优点：无 SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可以再100 米范围内控制开关的分合；适用于城乡电网就地操作和远方控制，出了电池和电容每 6 至 7 年更换一次外，断路器本体终身免维护。

二、使用环境

• 周围空气温度；上限+40 度，下限-30 度
• 海拔不超过 2000m
• 风压不超过 700Pa（相应与风速 34m/s）
• 地震强度不超过 8 度
• 污秽等级：IV 级
• 最大日温差；不超过 25 度
• 相对温度；日平均不大于 95%，月平均不大于 90%
• 无易燃、危险、化学腐蚀性及强烈振动的场所。

三、产品特点

• 装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃性和为危险、安全、免维护、体积小、重量轻和使用寿命长等特点；
• 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能。
• 断路器可装设二相或三相 CT，输出二相或三相电流供三段式保护或智能控制进行信息分析。
• 断路器的合、分闸可手动或电动操作、亦可遥控操作
• 操作机构密封在开关箱体内部，可以有效避免开关因长期处于户外环境下而引起机构锈蚀。
• 操作机构新颖、简单、动作可靠、体积小、机械寿命可达 1 万次。
