户外一二次融合柱上成套SF6断路器

二、结构特点：

1. 断路器，额定电流-开断电流 630A-20kA，配电动弹簧操动机构，操作电压DC24V。对地绝缘电阻大于1000MΩ。
2. 断路器箱体材料采用3mm304不锈钢，防护等级不低于IP67；壳体上有位于在地面易观察的、明显的分、合闸位置指示器，指示器与操作机构可靠连接，指示动作可靠。应采用直径12mm的防锈接地螺钉，接地点标有接地符号。壳体表面凸起，不会长期存水。壳体具备搬运把手，避免拽拉出线套管。配置吊用的吊环，可使悬吊中的开关设备保持水平，吊链与任何部件之间没有摩擦接触，避免在吊装过程中划伤箱体表面喷涂层。铭牌采用304不锈钢制作，能耐风雨、耐腐蚀、保证使用过程中清晰可见，铭牌内容符合国家相关标准要求。
3. 断路器配置三相电流互感器+零序电流互感器；电流互感器变比：相电流600/1；零序电流20/1。准确级：一次相电流：测量准确度等级为0.5级，保护5P10；零序一次侧输入电流1A~额定电流时，误差小于等于3%，一次电流100A时，误差小于等于10%。零序电压精度等级为3P。容量要求：容量要求：相：≥1VA（600A/1A），≥2.5VA（600A/5A） 零序：≥0.5VA，满足配套需求（按照电缆12米长度考虑，与FTU和线损模块配合，满足线损计量及故障判定要求）。
4. 配置及接口采用共箱式结构、弹簧机构。断路器内置1组电流互感器，提供Ia、Ib、Ic、I0电流信号；断路器内置1套零序电压传感器。航空插座，航空插头及电缆应采用全密封防水结构，焊线侧需用绝缘材料进行密封处理。
5. 出线端子要求：一二次融合成套柱上断路器采用端子出线方式，按下图尺寸要求预留开关进出线接线端子

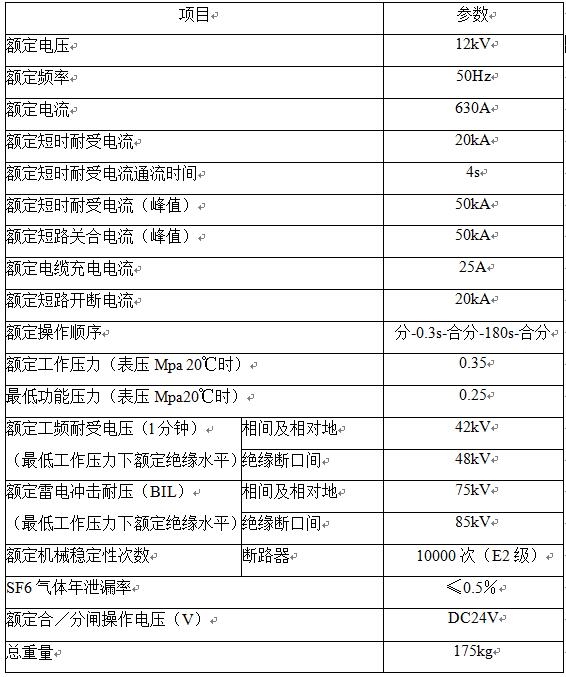

三、户外一二次融合柱上成套SF6断路器主要技术参数

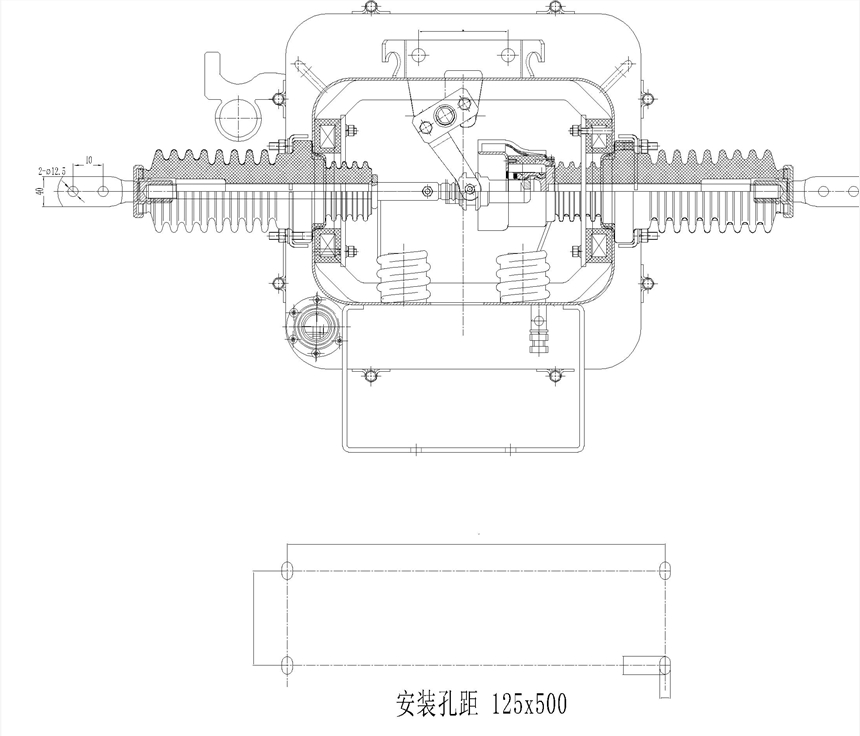

四、安装外形尺寸图：
