菲尼克斯(凤凰)小型端子MBK2.5/E 微型直通端子1414006 德国
菲尼克斯(凤凰)小型端子MBK2.5/E 微型直通端子1414006 德国
产品价格:¥7.1(人民币)
  • 规格:MBK 2.5/E
  • 发货地:浙江温州市
  • 品牌:
  • 最小起订量:1片
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:重庆智镁电气科技有限公司

    联系人:王佳(小姐)

    联系手机:

    固定电话:

    企业邮箱:676438916@qq.com

    联系地址:重庆市南岸区福民路38号18幢10-5号

    邮编:404700

    联系我时,请说是在地方电气网上看到的,谢谢!

    商品详情

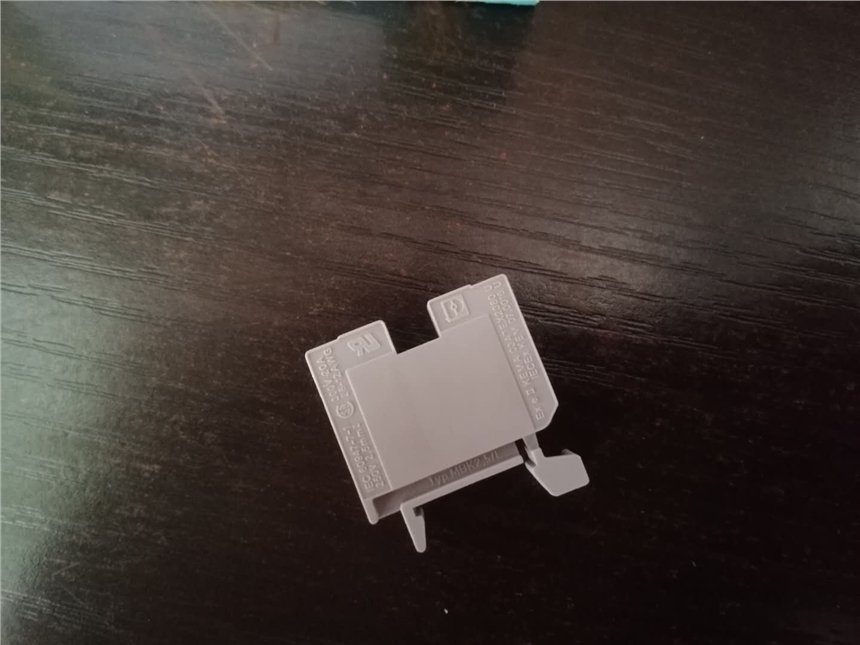

      微型直通式接线端子 - MBK 2,5/E - 1414006


      微型直通式接线端子, 标称工作电压: 250 V, 标称工作电流: 24 A, 接线方式: 螺钉连接, 连接量: 2, 横截面: 0.2 mm2 - 2.5 mm2, AWG: 24 - 14, 宽度: 5.2 mm, 颜色: 灰色, 安装方式: NS 15


      概述

      层数 1
      连接量 2
      电位 1
      额定横截面 2.5 mm2
      颜色 灰色
      绝缘材料 PA
      阻燃等级,符合UL 94 V2
      额定浪涌电压 4 kV
      污染等级 3
      过电压等级 III
      绝缘材料组 I
      额定条件下的功耗 0.77 W
      负载电流 24 A (带有2.5 mm2 导线接线容量)
      额定电流IN 24 A
      额定电压 UN 250 V
      开口式侧板
      冲击测试规格 DIN EN 60529 (VDE 0470-1):2000-09
      防手背接触保护 保证
      防手指触摸 保证
      电涌电压测试结果 通过测试
      脉冲耐受电压测试设定点 4.8 kV
      电源频率耐受电压测试结果 通过测试
      大功率频率耐受电压设定点 1.5 kV
      (5x导线连接)接线点的机械稳定性测试结果 通过测试
      弯曲测试结果 通过测试
      弯曲测试转动速度 10 rpm
      弯曲测试 135
      弯曲测试导线横截面/重量 0.2 mm2 / 0.2 kg
      2.5 mm2 / 0.7 kg
      拉伸力测试结果 通过测试
      导线横截面拉伸力测试 0.2 mm2
      牵引力设定点 10 N
      导线横截面拉伸力测试 2.5 mm2
      牵引力设定点 50 N
      支架上紧固测试结果 通过测试
      在端板上进行紧固 NS 15
      设定点 1 N
      电压压降测试结果 通过测试
      要求,电压降 ≤ 3.2 mV
      温度上升测试结果 通过测试
      短路稳定性测试 通过测试
      导线横截面短路测试 2.5 mm2
      短时电流 0.3 kA
      热测试结果 通过测试
      热敏特征的验证(针焰实验)有效耐受期 30 s
      绝缘材料相对温度指数(电气,UL 746 B) 125 °C
      绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
      低温下的静态绝缘材料应用 -40 °C

      返回顶部

      尺寸

      宽度 5.2 mm
      端板宽度 1 mm
      长度 24.5 mm
      NS 15高度 26.5 mm
