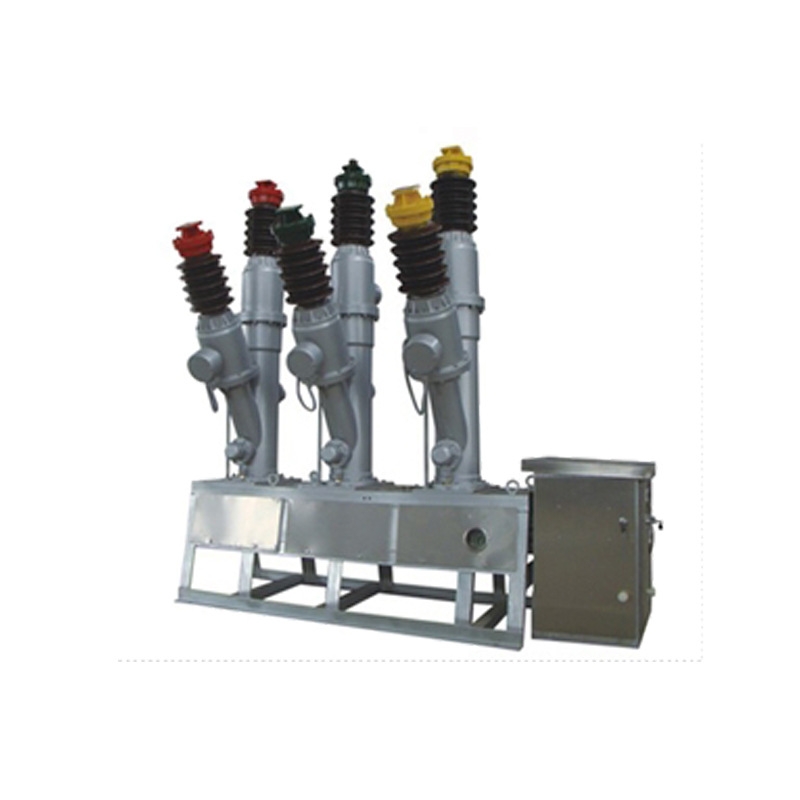

罐式LW8-35kv户外SF6断路器

一、概述：

    罐式LW8-35kv户外SF6断路器是三相交流50Hz的户外高压电气设备；适用于35kV输电系统的控制和保护；也可用于联络断路器及开合电容器组的场合，断路器配用CT14型弹簧操动机构。

    罐式LW8-35kv户外SF6断路器是用于交流50HZ三相电力系统中的户外装置，供工矿企业，发电厂及变电所作控制和保护用。该产品可进行频繁操作，可作为联络断路器和切合电容器组、电抗器组断路器用。内附电流互感器可供测量与保护用，能直接替代SW2-35型少油断路器，配过渡支架可替代各种型号的多油断路器，是35kV电力系统中较为理想的无油化断路器。断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IE出版物《高压交流断路器》的要求。<

二、使用环境条件：

• [1] 海拔高度：≤3000m。
• [2] 环境温度：-30℃～+40℃。
• [3] 污秽等级：Ⅱ级、Ⅲ级、Ⅳ级。
• [4] 相对湿度：日平均不大于95%，月平均不大于90%（25℃）。
• [5] 风压：不大于700Pa（相当于34m/s）。
• [6] 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。

三、CT14弹簧机构主要参数：

• 合闸线圈 a.c.220V,3.5A d.c.110V,3.6A d.c.220V,1.8A
• 分闸线圈 a.c.220V,3.5A d.c.110V,4.8A d.c.220V,2.4A
• 电动机 a.c.220V,5A d.c.220V,5A d.c.110V,10A
• 储能时间 ≤15s

四、总体布置

    罐式LW8-35kv户外SF6断路器，采用三相分立的落地罐式结构，三相灭弧室分别装于三个接地的金属外壳中，总体布置见图1或图2（机构侧置）。三相SF6气体通过铜管连接保持三相SF6气体的压力一致。压力由装在底架上的SF6气体专用密度表测量。

    断路器的三相装在一个用角钢焊装而成的底架上，底架的上面、两侧面和一端装置了封板，可有效地挡住室外飞石和风砂直接撞击断路器的传动部分，增强了断路器动作的可靠性，底架的另一端安装CT14型弹簧操动机构，通过输出轴和拉杆实现三相联动操作。

    断路器的主要部件有：出线帽、空心瓷套、灭弧室、吸附器、电流互感器装配、传动箱、连杆、底架、CT14型弹簧操动机构。
