LEM电流传感器 LT208-S7SP1 莱姆霍尔电流互感器 原装正品

加工定制
否
品牌
LEM/莱姆
型号
LT208-S7/SP12
种类
霍尔
制作工艺
集成
输出信号
开关型
材料
混合物
材料物理性质
磁性材料
材料晶体结构
单晶
防护等级
5
线性度
9
迟滞
8
重复性
7
灵敏度
6
漂移
3
分辨率
4
最小包装数
2
订货号
6
物料编号
9
产品简介
电流传感器 LT 208-S7 LT208-S7/SP1 原边和副边之间是绝缘的，用于测量直流 交流和脉冲电流。 性能 ? 应用霍尔原理的闭环(补偿)电流传感 器 ? 符合 UL 94-V0标准的绝缘外壳 优势 ? 出色的精度 ? 良好的线性度 ? 低温漂 ? *佳的反应时间 ? 宽频带 ? 无插入损失 ? 抗干扰能力强 ? 电流过载能力
产品详细信息

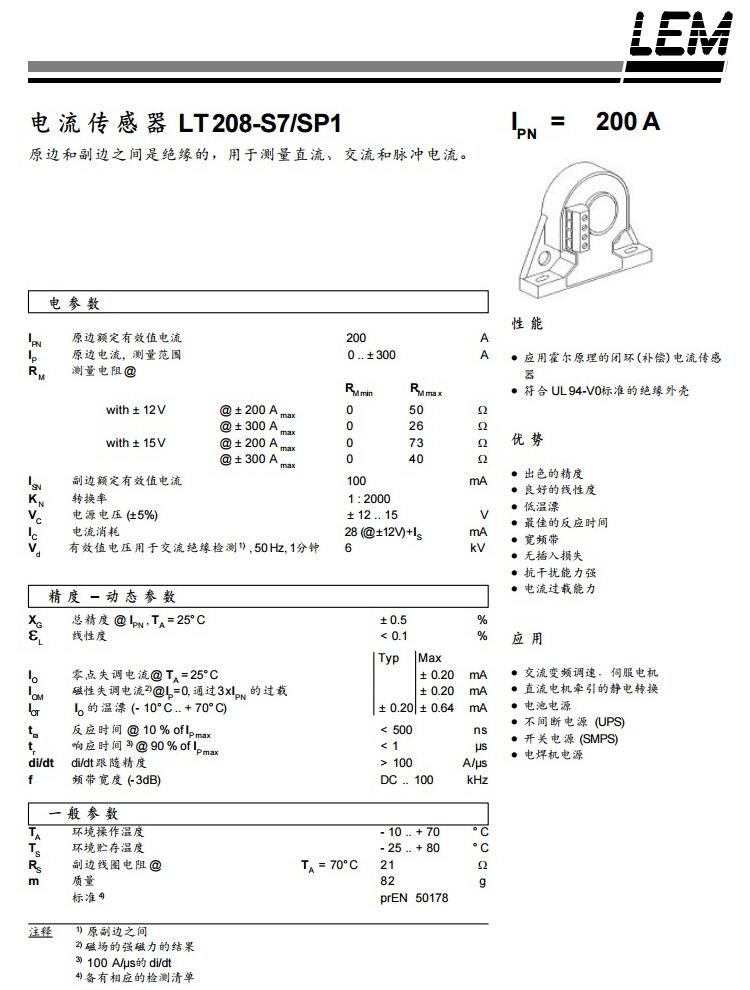

电流传感器 LT 208-S7 LT208-S7/SP1
原边和副边之间是绝缘的，用于测量直流 交流和脉冲电流。
性能
· 应用霍尔原理的闭环(补偿)电流传感
器
· 符合 UL 94-V0标准的绝缘外壳
优势
· 出色的精度
· 良好的线性度
· 低温漂
· *佳的反应时间
· 宽频带
· 无插入损失
· 抗干扰能力强
· 电流过载能力
应用
· 交流变频调速 伺服电机
· 直流电机牵引的静电转换
· 电池电源
· 不间断电源 (UPS)
· 开关电源 (SMPS)
· 电焊机电源

LT系列电流传感器

一、简  介

    LT系列Φ12mm固定孔霍尔电流传感器是应用霍尔效应的闭环（补偿）电流传感器，电流在原边回路和副边回路之间高度绝缘，可用于测量直流、交流、脉冲以及各种不规则波形的电流。

二、特  性

    1、应用霍尔效应的闭环（补偿）电流传感器

    2、符合UL94—V0标准的绝缘外壳

三、优  势

    出色的精度、良好的线性度、低温漂、*佳的反应时间、宽频带、无插入损耗、抗干扰能力强、电流过载能力

四、应  用

    交流变频调速、伺服电机牵引、直流电机牵引的静态转换、电池电源、不间断电源、开关电源、电焊机电源

五、电参数（P型为电路板焊接及固定孔安装方式，C型为外接线端子及固定孔安装方式）

    产品型号：LT***—12C（P）

    原边输入额定有效值电流：AC或DC 0～100A各档

    副边跟踪输出有效值电流：1mA／1A

    电源电压（±5%）：±12VDC 或 ±15VDC

    绝缘耐压（原副边之间）：50HZ，1分钟，2.5KV

    测量负载：100Ω

    转换率：1∶1000

    电流消耗：28mA

    测量总精度（25℃）：±0.8%F.S

    线性度：＜0.2%

    零点失调电流：±0.2mA

    磁性失调电流：±0.1mA

    温度漂移（0～＋70℃）：±0.30mA

    反应时间：＜500ns

    响应时间：＜1μs

    di／dt跟随精度：＞50A／μs

    频带宽度：DC～100KHz

    环境操作温度：－10℃～＋70℃

    环境贮存温度：－25℃～＋85℃

    副边线圈电阻：11Ω

    测量孔径：Φ12mm

六、LT系列Φ12mm固定孔闭环电流传感器外形尺寸图

  ＋端：电源电压＋12VDC…＋15VDC

    M端：输出端（测量）

    －端：电源电压－12VDC…－15VDC

七、机械参数

    1、自然公差：±0.2mm

    2、原边穿孔：Φ12mm

    3、紧固点：2孔Φ3.5mm

八、使用说明

    1、当原边电流沿传感器箭头方向流动时，在输出端获得正向电流

    2、原边导体温度不得超过80℃

    3、电缆完全充满原边穿孔时，动态表现（di／dt和响应时间）为*佳

    4、此模块为标准传感器，对于不同的应用（电源电压、匝比、单向测量…）请与我们联系

    5、传感器模块必须按接线原理图的正确接线方法接线，将待测电流从模块穿芯孔穿入，即可从输出端测得电流大小（注：错误的接线可能导致模块的损坏）

LEM传感器(莱姆模块), LEM的工业传感器广泛的应用于电力电子各种领域，如：电机驱动、工业机器人、起重机、电动车和电梯、通风设备以及空调设备，精密医疗器械、服务器电源和通讯基站电源。
LEM产品线丰富，测量电流从0.25A到10kA。测量电压从10V到6400V。产品基于不同原理：开环、闭环、
Eta等。LEM传感器依据国际标准设计，通过了CE认证、UL认证。我们还通过了ISO9001质量体系认证，并提供5年质量保证。
工业传感器
工业产品电流电压测量解决方案。用于控制、校准以及过流保护和监控。
铁路传感器:
为铁路行业提供瞬时电流电压检测，主牵引和辅助变频的控制和保护。
LEM在铁路行业有着25年的隔离电流电压测量的经验。我们非常懂得铁路行业应用的需求：宽广的温度范围，恶劣的噪声，强烈的冲击、振动这些对LEM产品的可靠性有着非常高的要求。
自动化传感器:
用于工业自动化领域的电量传感器，提供瞬时值，RMS，真RMS信号可以直接输入PLC，二次仪表或其他仪器。这些传感器有开口和固定两种磁芯，有盘式和导轨等不同的安装方式。通常用于电机保护、电源监控
等领域。
大电流传感器:
用于冶铝、氯碱、有色金属冶炼等行业直流大电流的测量、控制与保护，电流测量范围可以测量500KA。精度高，工作温度范围宽广。
电流传感器
0.01A-0.25A
0.25A-17A
20A-50A
75A-300A
400A-800A
1000A-20000A
电压传感器
10V-500V
500V-2500V
2500V-6400V
CASR6-NP CASR15-NP CASR25-NP CASR50-NP CAS6-NP CAS15-NP CAS25-NP CAS50-NP CKSR6-NP CKSR15-NP CKSR25-NP CKSR50-NP

LT208-S7/SP1  LT208-S7
