电梯电缆TVVBTVVBPTVVBGTVVBPG

产品名称:电梯随行控制电缆

应用范围：
该电缆采用特殊结构设计，使用寿命长，限度提高电梯生产企业的营运效率。电梯控制电缆可在悬挂长度较长的情况下提供整体电气控制，同时承受机械应力。电梯电缆因采用钢丝承载缆芯，可用于长距离悬挂使用场合。

产品特性：
采用新型寒柔性专用外护套，可在-15℃低温下仍保持柔软，由于电缆的自身重量以及所需承受的张力，在大长度悬挂使用时，其电缆结构须作特殊设计。采用高强度航空镀锌钢丝承载，延长了使用寿命。

应用标准：GB 5023.6,IEC 60227-6,En 50214

电缆结构
导  体：多股超细精绞无氧铜丝，符合VDE0295 CLASS 5标准
绝  缘：特殊混合PVC绝缘
颜  色：颜色表示，符合GB5023.6（黄，白，橙，浅绿，粉红）数字编号（无黄绿接地线）
内衬层：无
加强件：高强度镀锌航空钢丝（可选）
护  套：耐寒PVC专用护套，灰色（RAL7001）或黑色（RAL9005）

如电梯使用情况如下时：

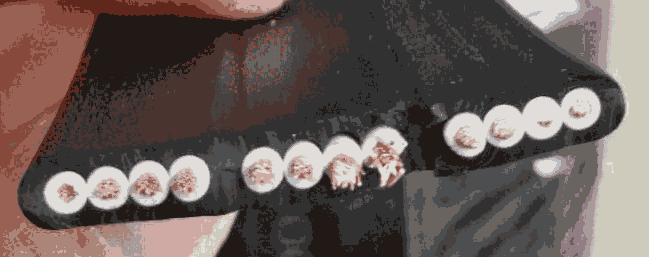

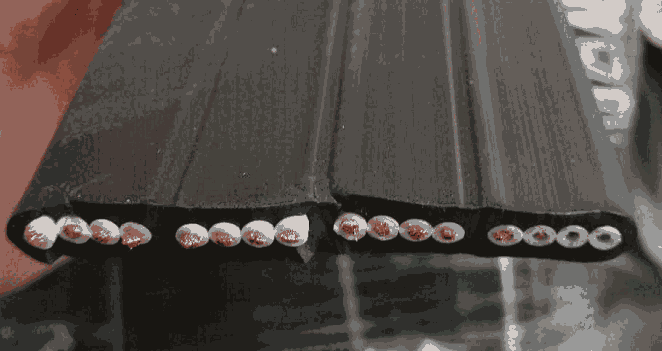

电梯电缆是一字型排列时
1、自由使用长度大于35m
2、运行速度大于1.6m/s
应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳或纤维绳如纺伦纱等

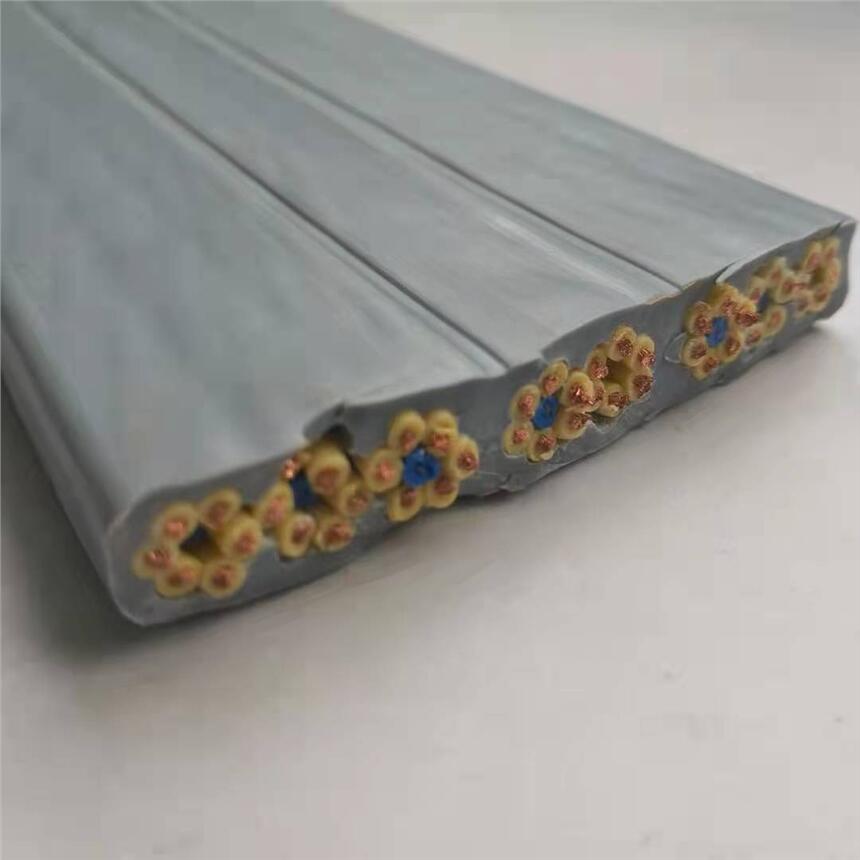

电梯电缆是梅花型绞合排列时
1、自由悬挂长度大于80m
2、运行速度4.om/s-10.0m/s
应在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳。

电梯扁电缆，电梯随行电线，梅花排列电梯电缆TVVB电梯专用综合电缆是结合具体施工中的要求应运市场需求而开发出来的专用产品，本产品质量过关， 价格实惠， 已经能深受客户的信赖。电梯综合电缆是由同轴电缆（一般是SYV-75-3   TVVB 2X1.0 也有 SYV-75-4   TVVB 2X1.0 ）组合而成，如果需要其他型号可以定做。里面有加强钢丝和尼龙绳，及纤维组织，外护套采用超强柔软PVC材料，有效增加抗拉强度和柔韧性。 具有使用寿命长，视频传输型号稳定，清晰度高等特点。

     视频信号传输一般采用直接调制技术、以基带频率（约8MHz带宽）的形式，传输介质是同轴电缆。同轴电缆是专门设计用来传输视频信号的，其频率损失、图像失真、图像衰减的幅度都比较小，能很好的完成传送视频信号的任务。

   视频信号传输线有同轴电缆(不平衡电缆)、平衡对称电缆(通讯电缆)、光缆。平衡对称电缆和光缆一般用于长距离传输，对于宾馆酒店等建筑一般采用同轴电缆传输视频基带信号的传输方式。当采用75－5同轴电缆时，一般传输距离在300m时，应考虑使用电缆补偿器。如采用75－9同轴电缆时，摄像机和监视器间的距离在500m以内可不加电缆补偿器。

 型号 芯数 截面 屏蔽线组 近似宽度mm 近似厚度mm 近似密度(kg/km)  产品大致形状

 TVVBP 24 0.75 2*2P*0.75(铜网) 44.3?2.0 8.4?0.5 824 梅花排列

 TVVBP 30 0.75 2*2P*0.75(铜网) 53.1?2.0 7.8?0.5 925 梅花排列

 TVVBP 36 0.75 2*2P*0.75(铜网) 56.8?2.0 8.4?0.5 1042 梅花排列

 TVVBP 40 0.75 2*2P*0.75(铜网) 64.2?2.5 7.8?0.5 1087 梅花排列

 TVVBP 42 0.75 2*2P*0.75(铜网) 63.0?2.5 8.4?0.5 1140 梅花排列

 TVVBP 48 0.75 2*2P*0.75(铜网) 69.1?2.5 8.4?0.5 1238 梅花排列

 TVVBP 54 0.75 2*2P*0.75(铜网) 75.3?2.5 8.4?0.5 1336 梅花排列

 TVVBP 60 0.75 2*2P*0.75(铜网) 81.4?2.5 8.4?0.5 1434 梅花排列

 TVVBP 66 0.75 2*2P*0.75(铜网) 87.6?2.5 8.4?0.5 1533 梅花排列

 TVVBP(G) 24 0.75 2*2P*0.75(铜网) 53.3?2.0 7.8?0.5 963 梅花排列(带钢丝)

TVVB 2 0.75 8.0?1.0 4.2?0.5 68 一字排列

TVVB 3 0.75 10.4?1.0 4.2?0.5 90 一字排列

TVVB 4 0.75 13.7?1.0 4.2?0.5 118 一字排列

TVVB 5 0.75 17.1?1.0 4.2?0.5 145 一字排列

TVVB 6 0.75 19.4?1.0 4.2?0.5 167 一字排列

TVVB 7 0.75 21.8?1.5 4.2?0.5 188 一字排列

TVVB 8 0.75 24.1?1.5 4.2?0.5 210 一字排列

TVVB 9 0.75 26.5?1.5 4.2?0.5 231 一字排列

TVVB 10 0.75 28.8?1.5 4.2?0.5 253 一字排列

TVVB 11 0.75 31.2?2.0 4.2?0.5 274 一字排列

TVVB 12 0.75 33.5?2.0 4.2?0.5 277 一字排列

TVVB 13 0.75 35.9?2.0 4.2?0.5 298 一字排列

TVVB 14 0.75 39.2?2.0 4.2?0.5 323 一字排列

TVVB 15 0.75 41.6?2.0 4.2?0.5 344 一字排列

TVVB 16 0.75 43.9?2.0 4.2?0.5 364 一字排列

TVVB 17 0.75 46.3?2.0 4.2?0.5 384 一字排列

TVVB 18 0.75 49.6?2.0 4.2?0.5 410 一字排列

TVVB 19 0.75 52.0?2.0 4.2?0.5 430 一字排列

TVVB 20 0.75 54.3?2.0 4.2?0.5 450 一字排列

TVVB 21 0.75 56.7?2.0 4.2?0.5 470 一字排列

TVVB 22 0.75 59.0?2.0 4.2?0.5 491 一字排列

TVVB 23 0.75 61.4?2.5 4.2?0.5 511 一字排列

TVVB 24 0.75 64.7?2.5 4.2?0.5 537 一字排列

TVVB 24 0.75 31.3?2.0 8.4?0.5 470 梅花排列

TVVB 30 0.75 39.9?2.0 7.8?0.5 582 梅花排列

TVVB 36 0.75 43.5?2.0 8.4?0.5 691 梅花排列

TVVB 40 0.75 50.7?2.0 7.8?0.5 748 梅花排列

TVVB 42 0.75 49.5?2.0 8.4?0.5 791 梅花排列

TVVB 48 0.75 55.5?2.0 8.4?0.5 891 梅花排列

TVVB 54 0.75 61.5?2.5 8.4?0.5 990 梅花排列

TVVB 60 0.75 67.5?2.5 8.4?0.5 1090 梅花排列

TVVB 66 0.75 73.5?2.5 8.4?0.5 1190 梅花排列

TVVB(G) 2 0.75 13.5?1.0 4.2?0.5 111 一字排列(带钢丝)

TVVB(G) 3 0.75 15.9?1.0 4.2?0.5 130 一字排列(带钢丝)

TVVB(G) 4 0.75 19.2?1.0 4.2?0.5 156 一字排列(带钢丝)

TVVB(G) 5 0.75 22.6?1.5 4.2?0.5 182 一字排列(带钢丝)

TVVB(G) 6 0.75 23.9?1.5 4.2?0.5 195 一字排列(带钢丝)

TVVB(G) 7 0.75 27.3?1.5 4.2?0.5 221 一字排列(带钢丝)

TVVB(G) 8 0.75 29.6?1.5 4.2?0.5 240 一字排列(带钢丝)

TVVB(G) 9 0.75 32.0?2.0 4.2?0.5 260 一字排列(带钢丝)

TVVB(G) 10 0.75 34.3?2.0 4.2?0.5 279 一字排列(带钢丝)

TVVB(G) 11 0.75 36.7?2.0 4.2?0.5 299 一字排列(带钢丝)

TVVB(G) 12 0.75 39.0?2.0 4.2?0.5 297 一字排列(带钢丝)

TVVB(G) 13 0.75 42.0?2.0 4.2?0.5 322 一字排列(带钢丝)

TVVB(G) 14 0.75 45.4?2.0 4.2?0.5 346 一字排列(带钢丝)

TVVB(G) 15 0.75 47.7?2.0 4.2?0.5 364 一字排列(带钢丝)

TVVB(G) 16 0.75 50.1?2.0 4.2?0.5 383 一字排列(带钢丝)

TVVB(G) 17 0.75 52.4?2.0 4.2?0.5 401 一字排列(带钢丝)

TVVB(G) 18 0.75 55.8?2.0 4.2?0.5 425 一字排列(带钢丝)

TVVB(G) 19 0.75 58.1?2.0 4.2?0.5 443 一字排列(带钢丝)

TVVB(G) 20 0.75 60.5?2.5 4.2?0.5 461 一字排列(带钢丝)

TVVB(G) 21 0.75 62.8?2.5 4.2?0.5 479 一字排列(带钢丝)

TVVB(G) 22 0.75 65.2?2.5 4.2?0.5 498 一字排列(带钢丝)

TVVB(G) 23 0.75 67.5?2.5 4.2?0.5 516 一字排列(带钢丝)

TVVB(G) 24 0.75 70.9?2.5 4.2?0.5 540 一字排列(带钢丝)

TVVB(G) 24 0.75 40.3?2.0 8.4?0.5 609 梅花排列(带钢丝)

TVVB(G) 30 0.75 48.1?2.0 7.8?0.5 705 梅花排列(带钢丝)

TVVB(G) 36 0.75 51.7?2.0 8.4?0.5 821 梅花排列(带钢丝)

TVVB(G) 40 0.75 58.9?2.0 7.8?0.5 870 梅花排列(带钢丝)

TVVB(G) 42 0.75 58.7?2.0 8.4?0.5 952 梅花排列(带钢丝)

TVVB(G) 48 0.75 64.7?2.5 8.4?0.5 1052 梅花排列(带钢丝)

TVVB(G) 54 0.75 70.7?2.5 8.4?0.5 1151 梅花排列(带钢丝)

TVVB(G) 60 0.75 76.7?2.5 8.4?0.5 1251 梅花排列(带钢丝)

TVVB 2 1 8.4?1.0 4.4?0.5 82 一字排列

TVVB 3 1 11.0?1.0 4.4?0.5 107.4 一字排列

TVVB 4 1 14.5?1.0 4.4?0.5 139.2 一字排列

TVVB 5 1 18.1?1.0 4.4?0.5 171 一字排列

TVVB 6 1 20.6?1.5 4.4?0.5 196.3 一字排列

TVVB 7 1 23.2?1.5 4.4?0.5 221.6 一字排列

TVVB 8 1 25.7?1.5 4.4?0.5 247 一字排列

TVVB 9 1 28.3?1.5 4.4?0.5 272.3 一字排列

TVVB 10 1 30.8?2.0 4.4?0.5 297.6 一字排列

TVVB 11 1 33.4?2.0 4.4?0.5 322.9 一字排列

TVVB 12 1 35.9?2.0 4.4?0.5 348.3 一字排列

TVVB 13 1 38.5?2.0 4.4?0.5 373.6 一字排列

TVVB 14 1 42.0?2.0 4.4?0.5 405.4 一字排列

TVVB 15 1 44.6?2.0 4.4?0.5 430.7 一字排列

TVVB 16 1 47.1?2.0 4.4?0.5 456.1 一字排列

TVVB 17 1 49.7?2.0 4.4?0.5 481.4 一字排列

TVVB 18 1 53.2?2.0 4.4?0.5 513.2 一字排列

TVVB 19 1 55.8?2.0 4.4?0.5 538.5 一字排列

TVVB 20 1 58.3?2.0 4.4?0.5 563.8 一字排列

TVVB 21 1 60.9?2.5 4.4?0.5 589.2 一字排列

TVVB 22 1 63.4?2.5 4.4?0.5 614.5 一字排列

TVVB 23 1 66.0?2.5 4.4?0.5 639.8 一字排列

TVVB 24 1 69.5?2.5 4.4?0.5 671.6 一字排列

TVVB 24 1 37.9?2.0 10.5?1.0 678.5 梅花排列

TVVB 30 1 48.8?2.0 9.7?0.5 846.5 梅花排列

TVVB 36 1 53.4?2.0 10.5?1.0 1008.3 梅花排列

TVVB 40 1 62.6?2.5 9.7?0.5 1091.7 梅花排列

TVVB 42 1 61.1?2.5 10.5?1.0 1156.4 梅花排列

TVVB 48 1 68.7?2.5 10.5?1.0 1304.6 梅花排列

TVVB 54 1 76.4?2.5 10.5?1.0 1452.7 梅花排列

TVVB 60 1 84.0?2.5 10.5?1.0 1600.9 梅花排列

TVVB 66 1 91.7?2.5 10.5?1.0 1749 梅花排列

TVVB(G) 2 1 13.9?1.0 4.4?0.5 129.9 一字排列(带钢丝)

TVVB(G) 3 1 16.5?1.0 4.4?0.5 155.2 一字排列(带钢丝)

TVVB(G) 4 1 20.0?1.0 4.4?0.5 187 一字排列(带钢丝)

TVVB(G) 5 1 23.6?1.5 4.4?0.5 218.8 一字排列(带钢丝)

TVVB(G) 6 1 25.1?1.5 4.4?0.5 237.7 一字排列(带钢丝)

TVVB(G) 7 1 28.7?1.5 4.4?0.5 269.5 一字排列(带钢丝)

TVVB(G) 8 1 31.2?2.0 4.4?0.5 294.8 一字排列(带钢丝)

TVVB(G) 9 1 33.8?2.0 4.4?0.5 320.2 一字排列(带钢丝)

TVVB(G) 10 1 36.3?2.0 4.4?0.5 345.5 一字排列(带钢丝)

TVVB(G) 11 1 38.9?2.0 4.4?0.5 370.8 一字排列(带钢丝)

TVVB(G) 12 1 41.4?2.0 4.4?0.5 396.1 一字排列(带钢丝)

TVVB(G) 13 1 44.6?2.0 4.4?0.5 428.9 一字排列(带钢丝)

TVVB(G) 14 1 48.2?2.0 4.4?0.5 460.8 一字排列(带钢丝)

TVVB(G) 15 1 50.7?2.0 4.4?0.5 486.1 一字排列(带钢丝)

TVVB(G) 16 1 53.3?2.0 4.4?0.5 511.4 一字排列(带钢丝)

TVVB(G) 17 1 55.8?2.0 4.4?0.5 536.7 一字排列(带钢丝)

TVVB(G) 18 1 59.4?2.0 4.4?0.5 568.5 一字排列(带钢丝)

TVVB(G) 19 1 61.9?2.5 4.4?0.5 593.9 一字排列(带钢丝)

TVVB(G) 20 1 64.5?2.5 4.4?0.5 619.2 一字排列(带钢丝)

TVVB(G) 21 1 67.0?2.5 4.4?0.5 644.5 一字排列(带钢丝)

TVVB(G) 22 1 69.6?2.5 4.4?0.5 669.9 一字排列(带钢丝)

TVVB(G) 23 1 72.1?2.5 4.4?0.5 695.2 一字排列(带钢丝)

TVVB(G) 24 1 75.7?2.5 4.4?0.5 727 一字排列(带钢丝)

TVVB(G) 24 1 46.9?2.0 10.5?1.0 842.2 梅花排列(带钢丝)

TVVB(G) 30 1 57.0?2.0 9.7?0.5 990.3 梅花排列(带钢丝)

TVVB(G) 36 1 61.6?2.5 10.5?1.0 1160.6 梅花排列(带钢丝)

TVVB(G) 40 1 70.8?2.5 9.7?0.5 1235.5 梅花排列(带钢丝)

TVVB(G) 42 1 70.3?2.5 10.5?1.0 1343.3 梅花排列(带钢丝)

TVVB(G) 48 1 77.9?2.5 10.5?1.0 1491.4 梅花排列(带钢丝)

TVVB(G) 54 1 85.6?2.5 10.5?1.0 1639.5 梅花排列(带钢丝)

TVVB(G) 60 1 93.2?2.5 10.5?1.0 1787.7 梅花排列(带钢丝)
