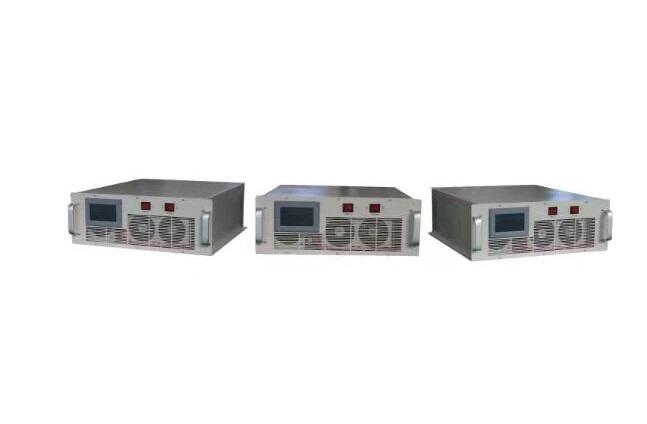

大功率开关电源

我司生产的 大功率开关电源、大功率电源、高频直流电源内部采用英飞凌第四代高速IGBT模块作为主功率元件，具有高效能、高精度、高稳定性、低纹波、小体积、重量轻、输出功率大、性价比高的特点；由于控制电路采用PWM调制技术，输出电压电流完全从0连续可调，而且电压和电流可以大范围线性无极连续调节；能适应阻性，感性，容性等各种负载；?大功率开关电源的控制芯片采用目前比较成熟进口元件；可选择指针表、数码表及触摸屏显示及控制；输出电压电流可以通过外接信号开关机及电压电流调节（0-5V/10V5ma/10ma）；单机模块功率可以达到60KW，解决了由于多管并联，可靠性不高的问题，工艺更加合理。主要应用于科研单位、实验室、电子产线；邮电、通信、电力、仪器仪表、半导体制冷制热、医疗设备，直流电机厂电机磨合工序，电阻器厂电阻老化，汽车空调电机测试，电容器厂电容赋能，电镀厂电镀工序，以及大专院校，航空等各种场合。

?大功率开关电源产品性能特点

1.成熟的电子元器件、成熟的电磁材料、成熟的变换技术、成熟的控制理论、成熟的功能

1. 频率高、效率高、功率密度高、功率因数高、可靠性高
2. 高精度，低纹波。该直流电源采用峰值电流控制，响应快，输出稳压精度高。同时输出配备多级滤波器，

EMI／EMC满足EN61000-6-3，EN61000-6-1，输出纹波低。

1. 效率高。具有宽范围的软开关技术使电源高效率，低噪声；整机效率可达到95%（@100%负载下）。

5.体积小，重量轻。由于采用软开关变换技术，使得内部散热器大大减小，整机体积比硬开关稳压电源更

小可靠性更高，重量更轻，功率密度高，能满足许多军用装备的特殊需求。

1. 具有输入缺相保护、短路保护、过载保护、过压保护、过流保护和独立的温度检测保护电路和针对军用

电源高可靠性特殊设计。

1. 远端测量功能可用于补偿输出端子到负载之间的电压降。
2. 输出显高精度示电压、电流采用高精度4 1/2 LED数字表显示。
3. 可与计算机连接，组成计算机控制的智能电源（选配）。

?大功率开关电源技术指标

1、? 输??? 入：?????????? 交流单相110V±20%，220V±20% 50Hz±10%或交流三相

380V±20%，400V±20%，660V±20%，50Hz±10%（按用户要求）
400-1000VDC

2、? 输出方式：???????? 直流稳压稳流。

3、? 输出电压电流：? 0-1200V、0-2000A。

4、? 稳压源效应：????? ≤0.3%额定值（仅由于输入源电压从额定值到+10%变化时引起输

出电压变化率）

5、? 稳压时漂：???????? ≤0.1%额定值（仅由于电源连续工作时间大于8小时时引起的输出电

压变化率）

6、? 稳压温漂：???????? ≤0.1%额定值／℃（仅由于在电源使用环境温度范围内，由环境温

度变化引起的输出电压变化率）

7、? 稳压负载效应：?? ≤0.1%额定值（仅由于输出电流从零至额定值变化时引起的输出电

压变化率）

8、? 稳流源效应：????? ≤0.3%额定值（仅由于输入源电压从额定值到+10%变化时引起输

出电流变化率）

9、? 稳流时漂：???????? ≤0.1%额定值（仅由于电源连续工作时间大于8小时时引起的输出电

流变化率）

10、 稳流温漂：??????? ≤0.5%额定值／℃（仅由于在电源使用环境温度范围内，由环境温

度变化引起的输出电流变化率）

11、 稳流负载效应：? ≤0.1%额定值（仅由于输出电压从零至额定值变化时引起的输出电

流变化率）

12、 纹波电压（r.m.s）：? ≤0.1%额定值+10mV（额定输出功率状态时测量）

13、 输出电压调节范围：??? 0-额定电压值可调

14、 输出电流调节范围：??? 0-额定电流值可调

15、 输出电压设定：????????? 多圈电位器

16、 输出电流设定：????????? 多圈电位器

17、 保护方式：??????????????? 过压、过流、缺相自动切断输出。

18、 短路保护：??????????????? 允许短路，故障现象排除后恢复。

19、 工作方式：??????????????? 可长期满负荷连续工作。

20、 效??? 率：????????????????? ＞93%

21、 输出电压方式：????????? LED数码管显示（或触摸屏）。

22、 输出电流方式：????????? LED数码管显示（或触摸屏）。

23、 输出电压显示分辨率：? 0.1V ( 视机型而定）

24、 输出电流显示分辨率：? 0.1A ( 视机型而定）

25、 整机电压表误差：????? ≤±1%±1个字（计量范围5％~100％额定值）

26、 整机电流表误差：????? ≤±1%±1个字（计量范围5％~100％额定值）

27、 电源适用负载特性：??? 用户要求（注：如用户未有正式特别要求本电源上述指标的测

量负载为阻性负载）

28、 使用场所：??????????????? 仅在室内使用。

29、 温??? 度：????????????????? -20℃～50℃

30、 空气湿度：?????????????? ≤80%

31、 发货配件：??????????????? 企业标配（保险丝、易损件等）

32、 外形尺寸及重量：?????? 同下面产品规格。

不同规格大功率开关电源型号推荐：

型号	输出电压	输出电流	负载稳定度	冷却方式
HRC-D5V200A	0~5V	200A	≤1%	风冷
HRC-D30V80A	0~30V	80A	≤1%	风冷
HRC-D30V120A	0~30V	120A	≤1%	风冷
HRC-D30V200A	0~30V	200A	≤1%	风冷
HRC-D30V500A	0~30V	500A	≤1%	风冷
HRC-D36V30A	0~36V	30A	≤1%	风冷
HRC-D36V50A	0~36V	50A	≤1%	风冷
HRC-D48V30A	0~48V	30A	≤1%	风冷
HRC-D48V50A	0~48V	50A	≤1%	风冷
HRC-D50V30A	0~50V	20A	≤1%	风冷
HRC-D50V50A	0~50V	50A	≤1%	风冷
HRC-D50V100A	0~50V	100A	≤1%	风冷
HRC-D50V200A	0~50V	200A	≤1%	风冷
HRC-D60V30A	0~60V	30A	≤1%	风冷
HRC-D60V50A	0~60V	50A	≤1%	风冷
HRC-D60V100A	0~60V	100A	≤1%	风冷
HRC-D80V50A	0~80V	50A	≤1%	风冷
HRC-D80V100A	0~80V	100A	≤1%	风冷
HRC-D100V10A	0~100V	10A	≤1%	风冷
HRC-D100V50A	0~100V	50A	≤1%	风冷
HRC-D110V30A	0~110V	30A	≤1%	风冷
HRC-D110V50A	0~110V	50A	≤1%	风冷
HRC-D110V100A	0~110V	100A	≤1%	风冷
HRC-D150V30A	0~150V	30A	≤1%	风冷
HRC-D150V50A	0~150V	50A	≤1%	风冷
HRC-D150V100A	0~150V	100A	≤1%	风冷
HRC-D150V200A	0~150V	200A	≤1%	风冷
HRC-D200V10A	0~200V	10A	≤1%	风冷
HRC-D200V30A	0~200V	30A	≤1%	风冷
HRC-D200V50A	0~200V	50A	≤1%	风冷
HRC-D200V100A	0~200V	100A	≤1%	风冷
HRC-D220V10A	0~220V	10A	≤1%	风冷
HRC-D220V50A	0~220V	50A	≤1%	风冷
HRC-D300V10A	0~300V	10A	≤1%	风冷
HRC-D300V50A	0~300V	50A	≤1%	风冷
HRC-D400V20A	0~400V	20A	≤1%	风冷
HRC-D400V50A	0~400V	50A	≤1%	风冷
HRC-D500V10A	0~500V	10A	≤1%	风冷
HRC-D500V50A	0~500V	50A	≤1%	风冷

HRC-D600V10A

0~600V

10A

≤1%

风冷

HRC-D600V50A

0~600V

50A

≤1%

风冷

HRC-D600V100A

0~600V

100A

≤1%

风冷

HRC-D700V10A

0~700V

10A

≤1%

风冷

HRC-D700V30A

0~700V

30A

≤1%

风冷

HRC-D700V50A

0~700V

50A

≤1%

风冷

HRC-D700V100A

0~700V

100A

≤1%

风冷

HRC-D800V10A

0~800V

10A

≤1%

风冷

HRC-D800V50A

0~800V

50A

≤1%

风冷

HRC-D800V100A

0~800V

100A

≤1%

风冷

HRC-D900V10A

0~900V

10A

≤1%

风冷

HRC-D900V50A

0~900V

50A

≤1%

风冷

HRC-D1000V10A

0~1000V

10A

≤1%

风冷

HRC-D1000V20A

0~1000V

20A

≤1%

风冷

HRC-D1000V50A

0~1000V

50A

≤1%

风冷

HRC-D1000V100A

0~1000V

100A

≤1%

风冷

HRC-D1500V10A

0~1500V

10A

≤1%

风冷

HRC-D2000V100A

0~2000V

10A

≤1%

风冷

HRC-D2000V50A

0~2000V

50A

≤1%

风冷

HRC-D2000V100A

0~2000V

100A

≤1%

风 冷
