随着2021年9月1日新《安全生产法》的实行，根据2022年9月20日国家矿山安全监察局关于印发执行安全标志管理的矿用产品目录的通知，从2022年12月10日起施行《执行安全标志管理的矿用产品目录》，电气设备中的控制设备软起动柜属于执行安全标志管理的非煤地下矿山矿用产品。

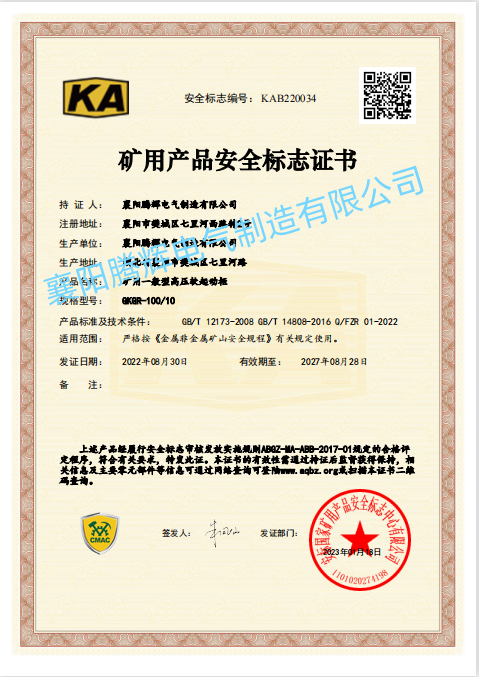

腾辉电气目前已经取得GKGR-100/10,GKGR-200/10,GKGR-300/10,GKGR-400/10的KA证书用户可以放心选择。

产品概述

腾辉GKGR矿用一般型高压软起动柜作为系统中的高压电机启动设备，它采用高质量串联用晶闸管，无级控制输出电压、使电动机平稳地起动 和停止。它具有过载、缺相、起动峰值过流等故障保护功能，使用它能有效 地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。

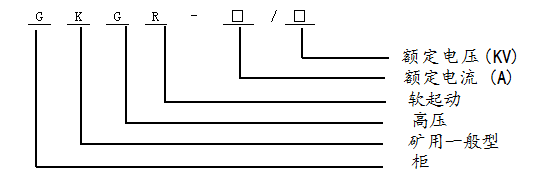

1型号说明

2产品型式

软起动柜为矿用一般型，标志为“KY”.

软起动柜为金属非金属矿山矿用产品，安全标志为“KA”。

软起动柜主开关选用真空接触器。

软起动柜为交流金属封闭结构。

软起动柜可以实现电源进线、馈出功能。

3使用条件

供电电源：三相交流 10KV (+10%  -15%) 50HZ；

适用电机：三相异步电动机(鼠笼型)、同步电动机等；

起动频度：频繁起动；

冷却方式：自然冷却或强迫冷却；

进出线方式：用户任选；

防护等级：不低于 IP43；

环境条件：海拔不超过 1000 米，超过时需降低条件使用；

环境温度：-20℃ — +40℃；

最大相对温度： 95%无冷凝(在 25°C 时)；

非煤矿山；仅限于无滴水和粉尘浸入的峒室中使用；应水平安装(倾斜度 不超过 5°) ,通风良好；

控制回路电源(220V)由外部提供。



4设计和结构

4.1  软起动柜箱体表面应平整无凹凸现象， 油漆着色应均匀一致，漆层整 洁， 美观，牢固，不得有起泡，  裂缝和流痕等现象。

4.2  软起动柜主回路的电气间隙不小于 100mm，爬电距离不小于 160mm。

4.3  软起动柜应设置直径不小于 6mm 的接地螺钉，接地螺钉附近应标有接 地符号。

4.4  软起动柜内应设置机械和电气联锁， 以保证操作的安全， 即： 前后门 板安装有电磁锁，当柜内一次带电时， 不能打开前后门板，只有柜内一次不 带电时， 方可解除电磁锁的闭锁， 打开前后门板；

4.5  软起动柜的表面盖板应标有“闪电标志”的警告字样。

4.6  软起动柜内母线的颜色及相序应符合表 1 的规定。

表1

相序	热缩套管	母线安装相互位置
		垂直位置	水平位置	引下线
A	黄	上	后	左
B	绿	中	中	中
C	红	下	前	右

4.7  电缆引入装置

电缆引入装置不应有尖锐棱角，以防损伤电缆。

电缆引入装置应有夹紧装置，防止电缆的转动传递到连接件。

电缆引入装置应能保证其与固定的外壳符合所要求的防护等级。

设备外壳上不装电缆或导管引入装置的通孔应使用封堵件。

5绝缘水平

绝缘水平应符合表 2 的规定。

表2

额定电压kV	上限电压kV	1min 工频耐压试验(有效值) KV			标准雷电冲击纯度试验 KV
			隔离 开关断 口间	二次回路 对地	对地、相 间断路 器影响	隔离开 关 断口间
10	12	42	48	2	75	85

6保护功能

  6.1 过流保护

过流反时限保护特性见表 3：

表3

过电流倍数	1.05	1.2	1.5	6
动作时间	2h 不动作	5min ＜ t ＜   20min	1min ＜ t ＜3min	8s ＜ t＜16s
状态	冷态	热态	热态	热态

6.2  短路保护

短路保护的动作电流按电流互感器二次额定电流值(5A)的 8 倍整定。整 定误差不超过±10%，短路保护动作时间均小于 0.1s。

6.3 欠压保护

电网电压低于额定电压的 75%时， 欠压保护应动作。

6.4 过压保护

电网电压高于额定电压的 110%时， 过压保护应动作。

6.5 接触器性能

接触器性能应符合 JB/T 7122-2007 第 5.1 条的要求。

6.6 接触器性能参数见表 5：

表5

9	超行程(mm)	≥L.Z
L	平均合闸时间 (ms)	≤Lg0
8	平均分闸时间(ms)	≤LZ0
6	三相不同期时间	≤t
L0	合分闸、辅助回路额定 电压	A0ZZ0V
LL	操作寿命	不少于 t00000 次
LZ	空载操作 g0 次， 检查辅助开关、分合指示器、计数器应 正常动作

7、回路电阻

软起动柜主回路电阻不大于 g00 μΩ。

8、交变湿热

软起动柜应能通过严酷等级为 V0℃， ZLp 的交变湿热试验，试验后应能通 过表 Z 内规定的工频耐压试验。

9、温升及表面温度

软起动柜的表面温度应符合 9g /T LZLLt-Z008 中相关的规定，不超过 8g℃。 软起动柜的长期工作时的温升应符合9g/T LL0ZZ-Z0LL 及表 9 的规定。

表9

序	部位	温 升 限 值
L	接线端子	L0〉
Z		90〉
t	操作手柄	Zg〉
V	接触器动、静电杆	L0〉
