中空旋转平台 RPT60系列

中空旋转平台可取代DD MOTOR与凸轮分割器。集高工作效率，高精度，高刚性，高性价比于一身。在两者之间取得平衡，重复定位精度≦5秒，马达轻松配制，承载稳重 高载重，高刚性，高精度定位，马达选择多样性，360度任意角度安装，交叉滚子轴承.

什么是中空旋转平台？

? 中空旋转平台是一种全新的旋转负载装置。它集高传动效率、高精度、高刚性、高性价比与一身，综合了伺服马达、凸轮分割器和DD马达的优势，充分在这些产品之间取得一种平衡。

? 相比起其他同类传动定位产品，它既能满足伺服马达不能做到的一一对载重的直接负荷，又能弥补分割器无法任意角度定位的不足一一实现对任意角度的定位，精度上还能媲美DD马达，但成本又比DD马达低廉很多。搭配伺服马达来使用，完全能满足您对圆周定位控制的要求。

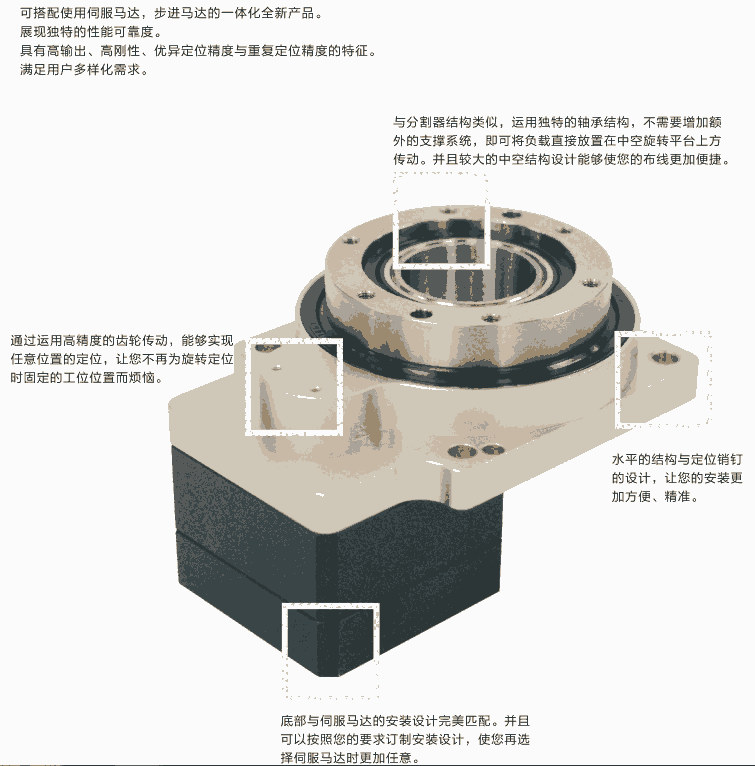

中空旋转平台的特点：

1、中空结构：中空旋转平台的转盘为中空结构，伺服电机连接在侧边，方便治具中的气管、电线安装。

2、马达任意配置：中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺寸大小，适合连接任意品牌的伺服电机、步进电机。

3、反复定位精度：中空旋转平台采用螺旋齿轮减速方式来增大输出扭矩，部分齿轮精度等级达2级，使得中空旋转平台的空回极小，反复定位精度在10弧秒以下。（为确保精度部分零配件采用日本原装进口）

4、直接连接：与分割器和DD马达相同，可将重物直接放在平台上传动。

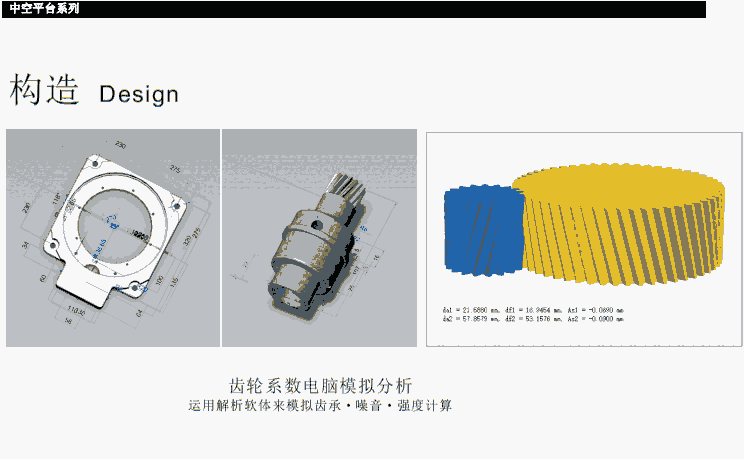

5、设计：考虑到产品使用时的侧向力等问题，因此本产品在设计时采用了“径轴向轴承”，以便更好地承受使用过程中产生的侧向力负载。为确保高精度部分零配件采用日本原装进口。

6、加工：中空旋转平台本体使用脱蜡成形，经精密级加工，以确保各部位的精度。齿轮采用热处理后研磨的工艺，加工后可达到2级齿轮精度，并且其表面硬度可达到HRC52。产品组装完成后，会再进行一道研磨工序，以确保各部分的平行度和垂直度。

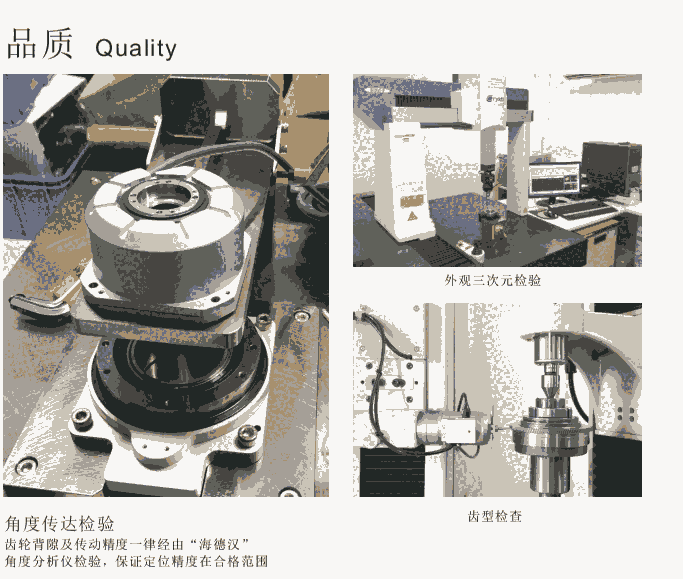

7、检测：每一台产品在组装完成后，都会经过德国汉德汉角度分析检测其齿轮背隙及反复定位精度，保证产品的全制程检验，绝不抽检或漏检。
