【拖链电缆】基本说明

科盟拖链电缆适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现机械代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械（人）手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等的室内外环境需要屏蔽的高频弯曲场所，特别是需要无差异和信号稳定的信息传导与监控。

【拖链电缆】产品特点

（1）高柔性—拖链电缆采用多股精绞无氧铜丝做导体保证了线身的柔软性；
（2）耐弯曲—优化成缆节距+特殊结构设计+精心选材，适用于高频弯曲场合不断芯；
（3）使用方便—芯线绝缘颜色可依据客户要求订制；
（4）抗电子干扰—拖链电缆整体镀锡铜丝编织屏蔽密度85%以上，有效的抵抗了外部高频电磁干扰；
（5）抗拉—柔性包裹材料-无纺布包裹线身+抗拉丝填充，在电缆来回弯曲运动是有效的起到缓冲作用；
（6）耐磨、耐油、防水、抗老化—特种柔性专用护套料（颜色可由客户选定）弯曲寿命600万次以上护套不破裂；

（7）为用户提供替代进口的拖链电缆 或者用户要求较高的拖链电缆；
（8）扁平拖链电缆可多根并排捆绑使用、有效的节省了电缆的安装空间。

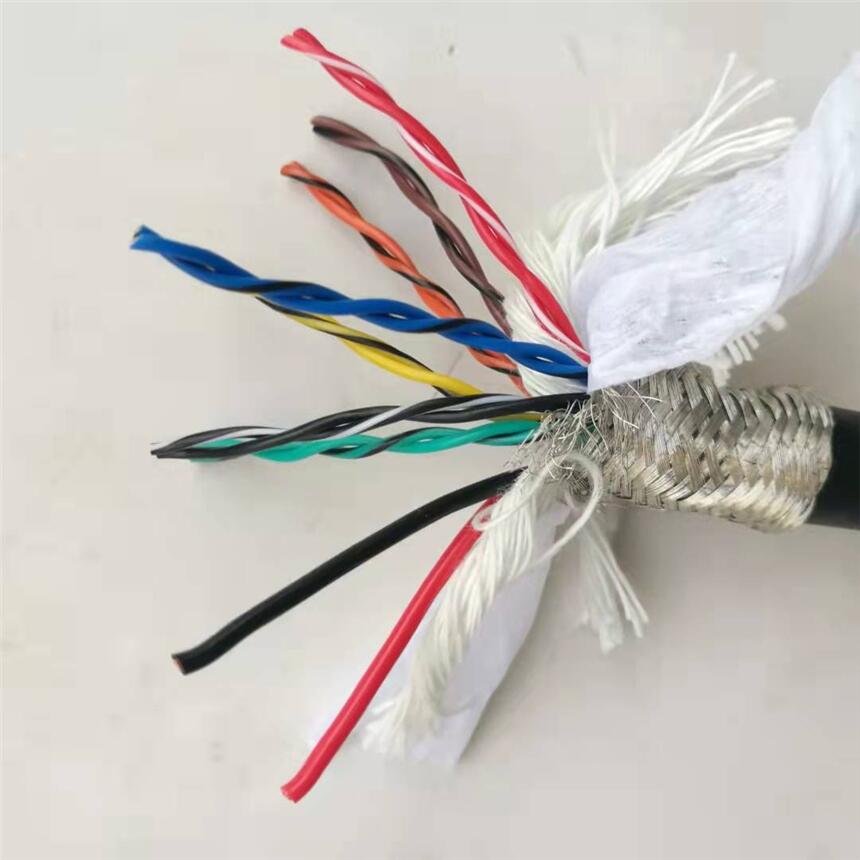

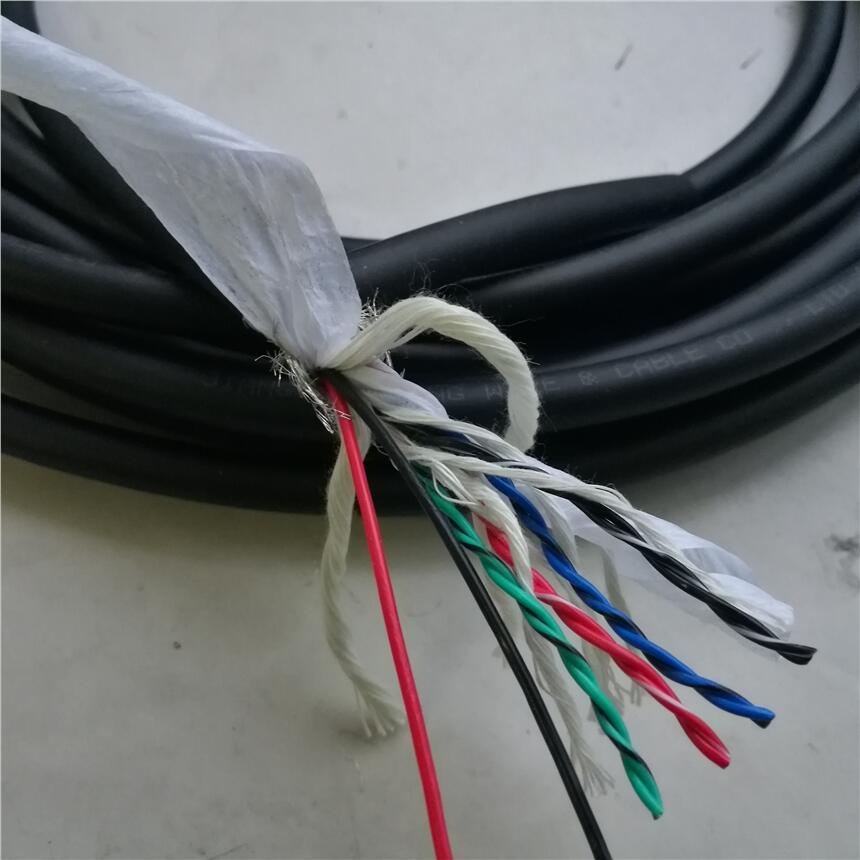

【拖链电缆】电缆结构

导体：拖链电缆多股精绞超细无氧铜丝做导体符合VDE0295 6类标准和IEC228 6类标准
绝缘：特殊改良丁晴复合材料绝缘或者PE材料绝缘
颜色：≤0.5mm?颜色标识，棕、黑、蓝、紫、粉红、橙
＞0.5mm?黑色数字白色号码编号，3芯以上带有黄绿接的线

内衬层：特殊无纺布包裹缠绕
内护套：可选
屏蔽：镀锡铜网编织屏蔽，密度85％以上
护套：拖链电缆特种丁晴弹性体外护套材料/PUR材料，颜色可自行选定。

【拖链电缆】技术指标

导体阻抗20度：20 M Ohm.Km

测试交流电压：50Hz 3000V

额定电压：U0/U ＜ 0.5mm? 300/300 V
≥ 0.5mm? 300/500 V
测试电压： U 3000V符合DIN VDE 0281第2部分
温度范围：℃ 常规拖链电缆使用温度-30℃～+80℃

（科盟特种拖链电缆可订制使用温度-55℃～+105℃）
拖链电缆持续运动时的最小弯曲半径：4× 电缆外径

【拖链电缆】安装要求

拖链电缆TRVV/TRVVP/TRVVSP生产厂家浅析移动高柔性拖链电缆安装时通常需要注意的几点：
（1）建议高柔性拖链电缆分开并排安装，在不同直径的电缆要一层层的进行安装或是并排安装的情况下，我们建议使用分离器。
（2）电缆外径大于0.394英寸（10mm）的高柔性拖链电缆不能使用分离器，此时的高柔性拖链电缆应该宽松的放置在导管中，然后再放入拖链，导管的横截面需要经所有的电缆横截面的和还要大很多。
（3）高柔性拖链电缆TRVV在分离器中需要能自由活动，处于安全考虑高柔性拖链电缆直径和拖链的内部尺寸之间必须要有10%的自由空间。
（4）请注意：高柔性拖链电缆经过拖链和弯曲处时不能受力，如果有几层缆层，那么在弯曲处高柔性拖链电缆TRVV之前需要有相应的间隙。
（5）要注意：拖链中的电缆敷设不能有扭转的情况，所以要在安装前先从电缆盘只放下来的电缆。
（6）拖链或边接处的重量分布要对称，重的电缆要对着拖链靠外敷设，而较小的高柔性拖链电缆则要铺在中间。
（7）所有高柔性拖链电缆TRVV的固定点和拉动电线的设备上都要安装消除拉力负荷的夹具，在外护套上只能大面积夹住，避免芯线收到挤压，同时也要避免高柔性拖链电缆移位。
（8）通常应该只使用高柔性拖链电缆，要严格遵守我厂规定的高柔性拖链电缆允许的弯曲半径。
（9）如拖链有损坏时，电缆也应该更换，因为高柔性拖链电缆同时也收到拉伸。
（10）安装高柔性拖链电缆TRVV或者其他移动场合电缆时，应充分将电缆内应力去除（如有内应力情况下），可采取自由悬挂数日的方法。

拖链电缆,,最新高柔性拖链电缆 厂家直销 耐油拖链电缆耐磨抗拉 品质保证 使用方便 厂家直销 快速交货！
