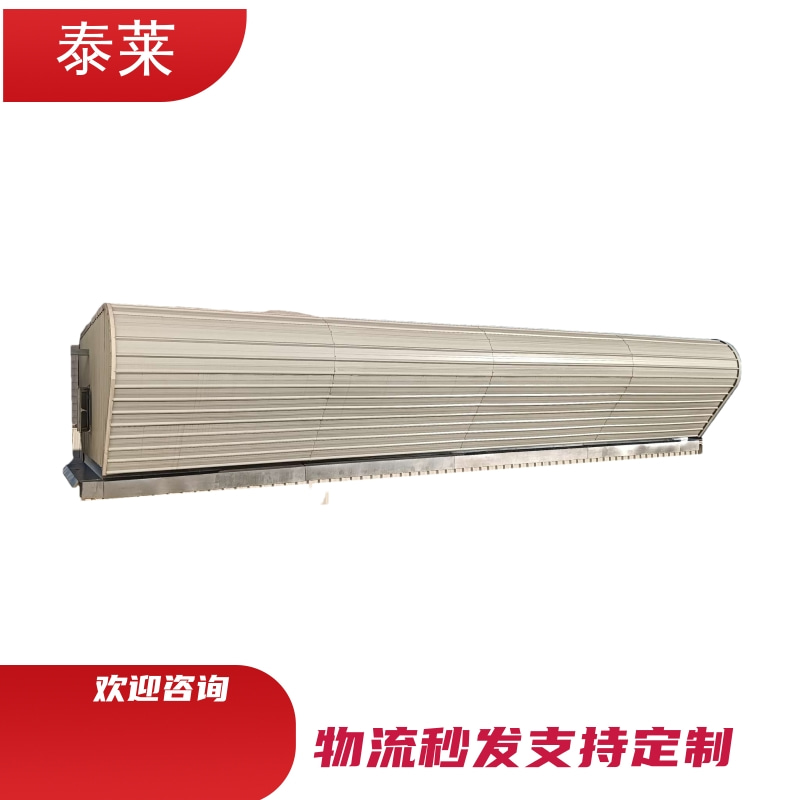

GRMS热风幕GRMZ蒸汽离心空气幕热风幕 结构与特点 1、该产品主要由外转子离心风机、上、下导流罩，空气加热器等部件 组成。 2、此种热风幕有适用于热媒为热水。 型号、结构说明： GRM S 27 / 4
<>

管排数 风口长度 热媒为热水 工业热风幕 三、热风幕外形图及安装图 GRMS 型热风幕总图：
1
GRMS 型热风幕主要尺寸： 序号 1 2 3 4 型号规格 GRMS-18/4 GRMS-20/4 GRMS-24/4 GRMS-27/4 A 1935 2135 2535 2835 A1 1870 2027 2470 2770 A2 1300 1500 1900 2200 B 1315 1315 1315 1315 d 70 70 70 70
GRMS 型热风幕安装图：
GRMS 型热风幕主要安装尺寸：
2
序 号 1 2 3 4
型号规格 GRMS-18/4 GRMS-20/4 GRMS-24/4 GRMS-27/4
GRMS热风幕GRMZ蒸汽离心空气幕A 2540 2740 3140 3440
A1 1870 2070 2470 2770
A2 1300 1500 1900 2200
H 50 50 50 50
H1 295 295 295 295
H2 354 354 354 354
H3 475 475 475 475
H4 1395 1395 1395 1395
四、热风幕安装及维护: 1、安装建议采用型材作支撑架，如 10#—16#槽钢或工字钢，安装要牢 固可靠，以免因长时间震动，出现事故。 2、开机前1试运行，首1要瞬时开机，立即停机，以试电路接线、叶 轮旋转方向、电动机声音是否正常，如正常时，再正式开机运行。 送汽前应确认管路系统无堵塞时，要1开风机，再开阀门送汽，以确保 风机不受高温影响，这一点要特点注意。每年应保养一次风机，9低要注 钙基润滑脂一次。

   空气幕由空气处理设备、通风机、风管系统及空气分布器组成。该机安装在制冷、空调、防尘、隔热的商场、剧院、宾馆、饭店、会议厅、冷藏库、手术室及家居等门口上方，起动该机，能把室内外的空气隔开，起到既出入方便，又能防止室内外冷热空气交换GRMS热风幕GRMZ蒸汽离心空气幕
