一、终端

     安装在矿物绝缘电缆末端的一个完整端部，通常包括一个封端和一个填料函或者一个组合的封端/填料函。每根电缆都需安装终端。

     终端的表示方法：铜芯铜护套矿物绝缘电缆终端，额定电压750V，适用于单芯4mm2电缆

     表示为: ZA-750      1×4

     1、终端封端：电缆终端的一部分，用以密封电缆的端部，防止潮气进入。封端包括黄铜密封罐、密封罐盖板、终端密封料、导体外露部分绝缘管。单芯电缆可以不带密封罐及密封罐盖板。

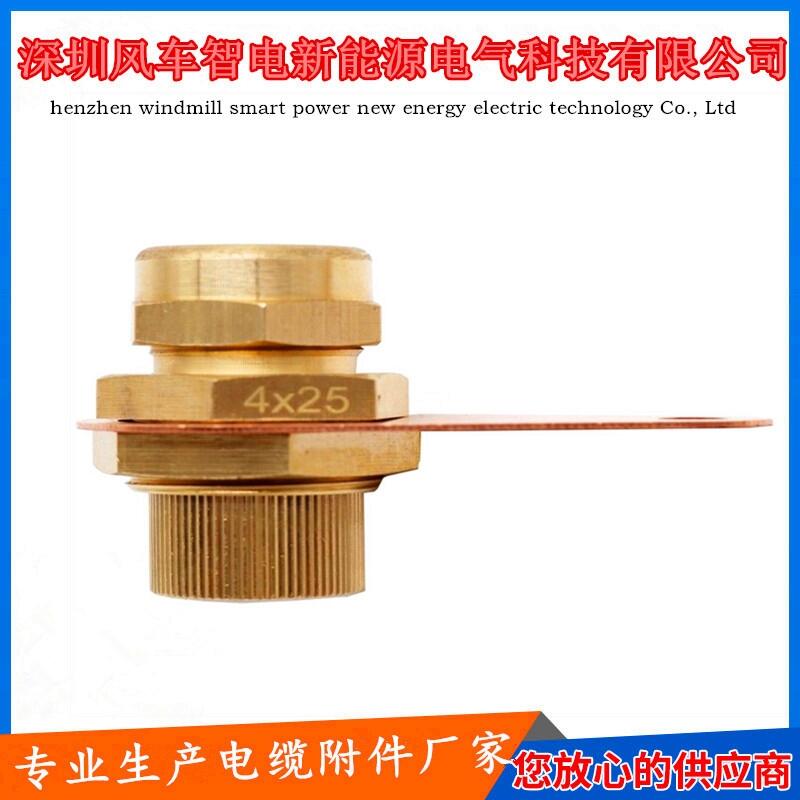

     2、终端填料函：电缆终端的一部分,主要是用于连接电缆和开关柜、分支箱，它包括填料函本体、压缩环、填料函螺母、锁紧螺母。

     电缆附件包括：终端、接线端子、接地片、中间连接器附件

     二、接线端子

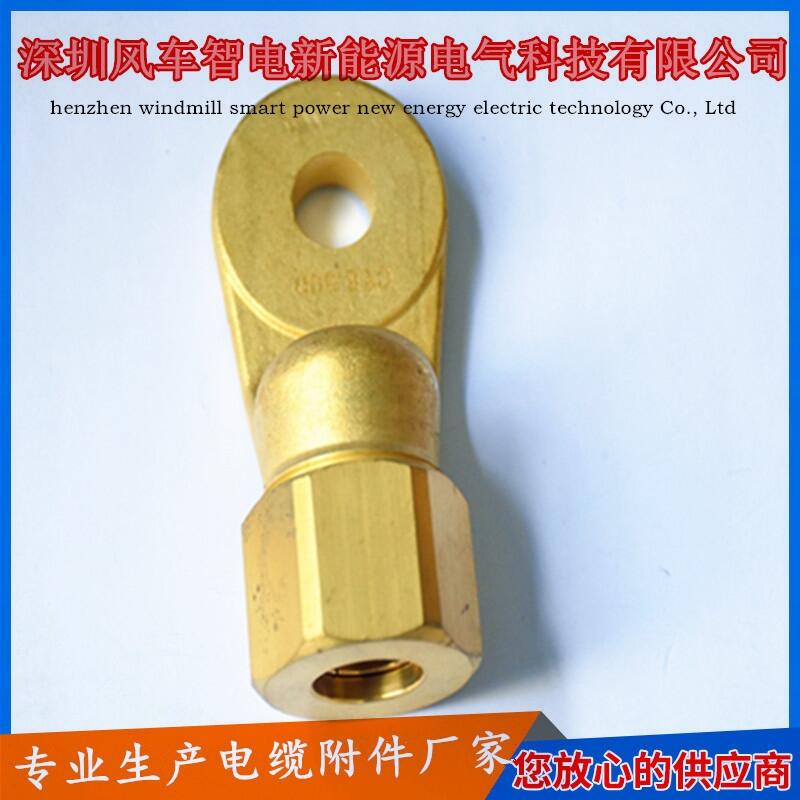

     用于连接导体和控制柜接线柱或电源。它由压装螺母、压装斜块、端子本体构成。接线端子有二种形式，其一、压装型接线端子，适用于35mm2以上电缆的连接，其二、压接型接线端子，适用于6-25mm2电缆的连接。小规格电缆4mm2及以下可以不带接线端子。

  压装型接线端子

     三、接地片

     电缆铜护套用作接地时或与电缆铜护套连接的其它电气设备的接地，需要采用接地片

     电缆附件的选配方法(不带中间连接器附件)

     备注：根据实际需要选配电缆附件
.

     四、中间连接器附件

     当电缆长度不够长时需要采用中间连接器附件，它是将两种相同规格的电缆连接起来成为一根电缆的装置，包括中接填料函、中间连接铜管、两套终端密封罐（单芯电缆不需要）、热缩套管、中间连接端子、防火瓷柱。其中中接填料函包括填料函本体、压缩环、填料函螺母，主要用于连接中间连接管和电缆。中间连接端子是用于连接两根相同规格电缆的导体，它有三种形式：其一、压接型，适用连接4mm2及以下电缆，其二、压装型，适用连接35 mm2以上电缆，其三、螺丝连接型，适用连接6-25mm2的电缆。

     中间连接器附件表示方法：铜芯铜护套矿物绝缘电缆中间连接，额定电压750V，适用于单芯4mm2电缆的连接。

     表示为：TGZJ-I  750       1X4

表8  中间连接器附件

表9  终端填料函

表10  终端及中间连接密封罐

表11  压装型接线端

表12  压接型接线端子(铜鼻子)

表13  接地片

     密封绝缘附件

     密封绝缘附件有密封料、导体外露部分绝缘套管两种。密封料适用多芯电缆，导体外露部分绝缘套管适用单芯电缆。

     1、密封料：密封泥呈腻状，最高使用温度为250℃。

     2、导体外露部分绝缘套管：分为塑料热收缩套管和瓷套管，塑料热收缩套管分70℃、250℃两种，250℃的塑料绝缘套管是采用辐照聚稀烃材料；瓷套管是采用陶瓷材料压制而成，主要用于高温及防火场所。                                                                            表14  热收缩套管规格表

 表15  中间连接套管规格

中间连接器附件

表16  中接填料函

    中间连接端子                                                                                                                                                                                                        A、压装型中间连接端子：由压装螺母、压装斜块、端子本体组成。主要适用于35mm2及以上的电缆导体连接。(见表17)。       中间连接端子

      B、压接型中间连接端子：（铜鼻子），在市场上有标准件。主要适用于1.5-4mm2的电缆导体连接。

     C、螺丝连接型中间连接端子：主要适用于6-25mm2的电缆导体连接。(见表18)

     分支电缆

     矿物绝缘可以实现分支，通过采用T接、十字接分支接线盒，解决了矿物绝缘电缆在任何地方、任何场合分支的问题，同时也解决了一般耐火塑料电缆分支处的阻燃、耐火特性。矿物绝缘电缆分支接线盒的选用：用户只要提供主干进线及分支线的规格，根据主干进线确定分支接线盒的规格，分支接线盒的结构由我们来设计。
