GYSTA53重铠直埋光缆又称GYTA53重铠直埋光缆
GYTA53重铠直埋光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需要挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。
GYTA53重铠直埋光缆产品特点
采用“SZ”双向层绞技术逐道工序阻水油膏填充，全截面阻水钢（铝）带搭边粘结可靠，强度高，扭转不开裂，双面覆塑铝带-聚乙烯粘结护套，防潮性能优良，可有效防止啮齿类动物的损害。光纤余长控制稳定成缆后，光纤的附加衰减近乎于零，色散值无变化环境性能优良，适合于架空、管道、直埋等敷设方式
常用光纤颜色：
|
NO |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 颜色 |
蓝 |
橙 |
绿 |
棕 |
灰 |
红 | 黑 |
黄 |
紫 |
粉红 |
青绿 |
本 |
GYTA53重铠直埋光缆用途:
主要用于省内二级，三级干线及农话网络中作光通信传输线，也可用于引入线，适合架空、管道及直埋敷设。中心管内12根光纤的顺序和色谱分置于1个光纤束管中，其顺序和色谱见上表。每个光束可包含4、6、8、10或12根光纤。每束中光纤的色谱同上表规定。
光纤光学特性
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 (+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
带宽(A级) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
数值孔径 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
光缆截止波长 |
≤1260nm |
≤1480nm |
|
|
|
GYTA53重恺直埋光缆技术参数：
|
光缆芯数 |
光缆外径 |
光缆重量（Kg/KM） |
*小弯曲半径 |
允许张力（N） |
允许侧压力（N/100MM） |
|||
|
静态 |
动态 |
短期 |
长期 |
短期 |
长期 |
|||
|
2-24 |
13.3 |
210 |
12.5倍光缆外径 |
25倍光缆外径 |
3000 |
1000 |
3000 |
1000 |
|
26-36 |
13.6 |
220 |
3000 |
1000 |
3000 |
1000 |
||
|
38-60 |
14.1 |
225 |
3000 |
1000 |
3000 |
1000 |
||
|
62-72 |
14.6 |
255 |
3000 |
1000 |
3000 |
1000 |
||
|
74-96 |
16.2 |
305 |
3000 |
1000 |
3000 |
1000 |
||
|
98-120 |
17.7 |
350 |
3000 |
1000 |
3000 |
1000 |
||
|
122-144 |
19.1 |
395 |
3000 |
1000 |
3000 |
1000 |
||
包装和交货长度：
标准木盘
交货长度标称值：2km或3km，也可为其他交货长度。
储存、使用温度: -40℃ 至 + 70℃
GYTA53重铠直埋光缆型号：
|
多模62.5/125光缆（型号） |
多模50/125光缆（型号） |
单模9/125光缆（型号） |
|||
|
4芯多模光缆 |
GYTA53-4A1b |
4芯多模光缆 |
GYTA53-4A1a |
4芯单模光缆 |
GYTA53-4B1 |
|
6芯多模光缆 |
GYTA53-6A1b |
6芯多模光缆 |
GYTA53-6A1a |
6芯单模光缆 |
GYTA53-6B1 |
|
8芯多模光缆 |
GYTA53-8A1b |
8芯多模光缆 |
GYTA53-8A1a |
8芯单模光缆 |
GYTA53-8B1 |
|
12芯多模光缆 |
GYTA53-12A1b |
12芯多模光缆 |
GYTA53-12A1a |
12芯单模光缆 |
GYTA53-12B1 |
|
16芯多模光缆 |
GYTA53-16A1b |
16芯多模光缆 |
GYTA53-16A1a |
16芯单模光缆 |
GYTA53-16B1 |
|
24芯多模光缆 |
GYTA53-24A1b |
24芯多模光缆 |
GYTA53-24A1a |
24芯单模光缆 |
GYTA53-24B1 |
|
48芯多模光缆 |
GYTA53-48A1b |
48芯多模光缆 |
GYTA53-48A1a |
48芯单模光缆 |
GYTA53-48B1 |
|
64芯多模光缆 |
GYTA53-64A1b |
64芯多模光缆 |
GYTA53-64A1a |
64芯单模光缆 |
GYTA53-64B1 |
|
72芯多模光缆 |
GYTA53-72A1b |
72芯多模光缆 |
GYTA53-72A1a |
72芯单模光缆 |
GYTA53-72B1 |
|
144芯多模光缆 |
GYTA53-144A1b |
144芯多模光缆 |
GYTA53-144A1a |
144芯单模光缆 |
GYTA53-144B1 |
备注：

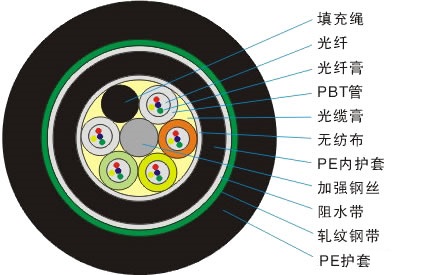

1、光缆结构如图所示，成品光缆外径为近似值。
2、束管颜色：白色。
3、护套颜色：黑色,并在其表面每米标识：制造厂名称、型号、规格、长度(m) 、生产日期(年、月)。
