一﹑张家口超五类双绞线UTP-四对室外国标产品用途及特点
本产品适用于modbus等同性设备做数据信号传输。
二﹑执行标准
参照UL AWM 2919文件
三、张家口超五类双绞线UTP-四对室外国标使用特性
1.电缆长期使用温度:-40~70℃
2.Z低环境温度:固定敷设-40℃非固定敷设-15℃。
3.电缆敷设温度: 不低于0℃
4. modbus通讯电缆型电缆弯曲半径应不小于电缆直径的10倍。
四、张家口超五类双绞线UTP-四对室外国标型号、名称及用途
型号:modbus
规格:1对截面积22AWG(0.35平方)
名称:聚乙烯绝缘聚氯乙烯护套modbus通讯电缆
用途:用于modbus等同性设备做数据信号传输,使用移动或固定敷设
项目 |
单位 |
0.35 mm2 |
20℃时导体直流电阻不大于 |
Ω/km |
57.5 |
电缆工作电容不大于 |
pf/km |
60 |
特性阻抗 |
Ω |
120Ω |
耐交流工频电压 |
KV/min |
1.5KV/5min |
电缆电感不大于 |
uH/km |
800 |
远端串音衰减 |
dB/km |
70 |
五、产品主要技术指标
六、电缆规格
六、电缆尺寸
规格 芯数×截面积 mm2 |
导体结构 根数/直径 |
绝缘标称厚度 mm |
线芯颜色 |
导体绝缘外径 mm |
电缆参考外径 mm |
1×2×0.35 |
7/0.25 |
0.2 |
白-兰 |
1.15 |
6 |
七、产品结构

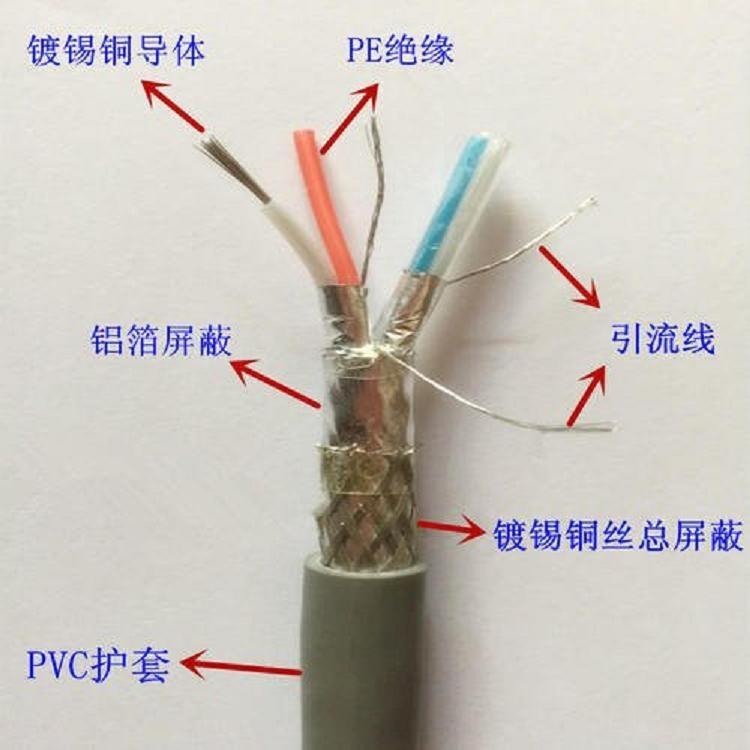

1、产品结构描速:特性阻抗120欧姆,导体为2芯镀锡电解铜丝绞合而成,分色绝缘宜于安装识别,铝塑复合膜100%覆盖+镀锡铜丝90%覆盖共二重屏蔽,附加独立多股绞合镀锡铜丝接地导体(7/0.2),灰色聚氯乙烯护套
2、产品结构示意图
1----------------------------------线芯
2----------------------------------聚乙烯绝缘层
3----------------------------------对绞组
4-----------------------------------多股绞合镀锡铜丝接地导体(7/0.2)
5---------------------------------------------------------铝箔绕包屏蔽
6----------------------------------------------------------镀锡编织屏蔽
7-----------------------------------------------------------工业灰色聚氯乙烯护套
九、技术要求
导体
导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
20℃时电缆导体的直流电阻应符合技术指标的要求。
绝缘
绝缘采用低密度聚乙烯电缆料
绝缘应紧密挤包在导体上,且应容易剥落而不损伤导体。绝缘表面应光滑,色泽均匀,不应有裂缝及其他损伤。绝缘标称厚度应符合下表规定。绝缘厚度的平均值应不小于标称值,其Z薄处厚度应不小于标称值的90%~0.1mm。
绝缘性能要求
绝缘线芯在20℃时绝缘电阻应不小于5000MΩ·km。
缆芯
2芯线芯应采用对绞,绞合节距为30-60mm
隔离带
隔离带采用耐高温聚脂膜重叠绕包。绕包带应扎紧,其重叠部分应不小于带宽的20%,Z小不得低于3mm。
编织屏蔽
镀锡圆铜线编织屏蔽其编织密度应不小于90%。编织用圆铜线的标称直径应为0.12。
屏蔽层不允许整体接续,露出的铜线头应修齐。每1米长度上允许更换金属线锭一次。
张家口超五类双绞线UTP-四对室外国标
外护套
采用灰色聚氯乙烯电缆料。
外护套应紧密挤包在缆芯、屏蔽层上,且应容易剥离而不损伤绝缘、内护层、屏蔽层。外护套表面应平整,色泽均匀,无裂缝、气泡、夹杂或其他机械损伤。
外护套的标称厚度应符合标准中规定。
外护套的平均厚度值应不小于规定的标称值,Z薄点厚度应不小于标称值的85%~0.1mm。
成品电缆
电缆导电线芯不得有断线、对间连电、混线现象。
电缆工作对的直流电阻差应不大于环阻的2%。
耐交流电压性能:电缆绝缘线芯间及绝缘线芯与屏蔽间应能经受历时 2min、1kv交流电压的试验,不允许有击穿和闪络现象。
交货长度:
① 电缆交货长度应不小于200m;
② 用户对供货长度有特殊要求时,可根据双方协议长度交货。明白了它的计算过程接下来我们在PLC编写它的算法,我们知道在PLC的运算中都是十进制的,为了方便转换和计算,可采取另外一种方法(原理一样),我们知道ASCII码是2位的16进制数,取反过程可看做0xFF减去检验总和如上述的0x20x43,加1就变成0x100减去检验总和,转换成10进制的就是256-和,再经过ASCI指令转换成ACIIS码就可以了。以下面梯形图进行说明:使用RS指令向变频器发送命令,010333030001,转换成16进制010321030001这是一个读取频率的指令,LRC校验码的运算梯形图:使用一个变址寄存器Z0对数据D201到D206进行累加求和D40,后用K256减去41就是LRC校验码215,通过ASCI指令转换成ASCII码,通过查看扩展ASCII码表:215的16进制为D7,与01+03+21+03+00+01=0x29=B00101001,取反加1得到11010111=0x(D7),结果一致。程序写到这里已经可以进行通讯了,如果想要在线实验一下,可以将变量写入监控表,手动触发读写触发引脚变量,观察模块的输出状态,这里就不演示了。编写轮询程序所谓轮询就是依次询问,假设我们有3个设备作为modbus从站,从站地址(站号)依次为1,2,3,使用case语句依次对这3个设备进行读写操作,而读出和写入的数据分别存入3套不同的变量当中。建立设备变量使用一个结构体来描述一个设备的所有信息,包括5个状态字和5个控制字,将结构体声明为数量为3的数组,存放3个设备的数据。
