一、概述

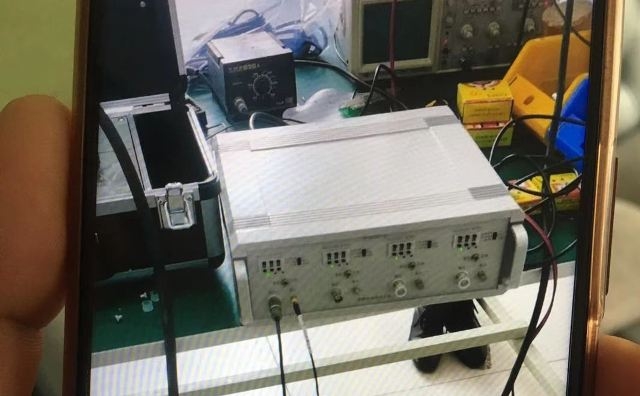

KD5007型电荷放大器是一种多通道组合式电荷放大器，它和压电加速度传感器连接，组成测试系统，可对振动、冲击等物理参数进行测量，广泛应用于机械制造、动力制造、航空、航海、建筑、化爆等部门。

本仪器具有连续可调的传感器灵敏度调节器，可适合不同灵敏度的压电传感器，以得到归一化的输出，有五档量程供切换，从而可提高信噪比，获得测试结果。

本仪器采用多通道内插式结构，每一台仪器可包含1∽8个测量通道，因此对多点测试，尤为经济适宜。

二、特点

?多通道内插式结构，尤其适用于多点测量。

?宽频带0.3Hz∽100KHz(可定制0.3Hz∽200KHz)

?传感器灵敏度可连续调节，配各种不同灵敏度均可得到归一化输出。

?五档输出增益变换

三、技术指标

1. 输入方式：电荷量PE

2. 电荷输入量：10⁶pC

3. 传感器灵敏度调节范围：0.50~999pC/Unit

4. 输出增益：0.1，1，3，10，30，100mV/Unit六档

5. 频率范围：0.3Hz∽100kHz

6. 低通滤波器：10Hz，100Hz，1kHz，10kHz，30kHz,100kHz（-3dB±1dB）

????????????? 衰减-12dB±1dB/oct

7. 噪声：<2mVrms（增益）

8. 输出电压：±10Vp

9. 输出电流：5mA

10. 谐波失真度：≤0.3%

11. 线性：≤0.1%

12. 准确度：≤1%

13. 过载指示：输出值>10V时，红色发光二极管亮。

14: 通道: 8通道组合

15. 尺寸：150（高）×310（宽）×360（深）mm（8通道组合尺寸）

16. 使用环境：符合SJ944∽75Ⅱ组

四、工作原理

???? 本机由电荷放大级，高、低通滤波器，归一化（兼输出）放大级，过载指示以及电源等部分组成，现分述如下：

1. 电荷放大级

?? 电荷放大级是由一个带电容反馈的高输入阻抗运算放大器组成。连同压电传感器与输入电缆，其等效电路按图1所示：

2.低通滤波器

?? 低通滤波器为二阶巴特沃斯有源滤波器，该滤波器衰减率为每倍频程12dB，利用改变电阻，获得五档不同的上限频率。

3. 归一化放大兼输出级

4. 电? 源

?? 本机电源由交流220V经变压器降压，经整流、滤波后分别送至每通道独立的三端稳压器稳压到±15V供给电路工作，这样可有效地防止通过电源引起各通道之间的串扰。

五、 面板功能

??? 1.?? “Overload” 过载指示

??? 指示仪器输出峰值是否超过10V；

??? 2.?? “PE”电荷输入

??? 接传感器输出的电荷信号。切不可从电荷输入端接入电压信号。

3.?? “Sensitivity、 Transducer Sensitivity”传感器灵敏度调节

供调节与之配接传感器灵敏度用。

??? 4.?? 传感器灵敏度小数点灯、传感器灵敏度范围、实际输出“ mV/Unit”、输出“ mV/Unit”之间关系见表1

???????????????????????????? 表1

?5.?? “Lpf”上限频率

??? 正确选用上限频率（低通滤波器），可抑制传感器自振峰等高频干扰，提高信噪比，上限频率应置于被测信号中高频率的3倍以上。

??

六、维??? 护

1.???????? 电荷放大器输入端绝缘电阻要求很高，因此要经常保持输入插座及电缆插头的清洁、干燥，若一旦污染，应根据污染物的性质选用适当的溶剂（如无水乙醇、四氧化碳等）。用白绸布蘸少许溶剂将污物擦净并在45℃±5℃烘箱中（或250w红外线灯泡距离0.3～0.4m）烘1小时，仪器不用时，应将输入插座屏蔽帽旋上装入存放箱，以防灰尘。

2.???????? 本仪器是Ⅱ组仪器，属于实验仪器，若在超过规定环境中的现场使用，注意避免酸、碱、盐雾、淋雨及过强的辐射场、电场、磁场。当环境温度高于规定而输出电流又大时应用风机散若。

3.???????? 使用中应注意，勿使输出端短路。

4.???????? 切勿从输入端直接输入电压信号，若要加电压信号，必须经电容转换成电荷量。

七、附件及随机文件

1.?? 双头L5电缆线?????????????????????????????? ?? ?1根/CH

2.?? 双头BNC输出电缆线????????????????????????????? 1根/CH

3.?? 电源线?????????????????????????????????????????? 1根

4.?? 用户手册??????????????? ?????????????????????????1份

5.?? 产品合格证?????????????????????????????????????? 1张
